Особенности конструкции самолета МиГ-1.44

При изготовлении машины использовались сплавы различных цветных металлов, композиционные материалы.

Силовая установка самолета была представлена двумя реактивными двигателями типа АЛ-41. Особенностью самолета было то, что на нем были установлены сопла, которые поворачивались. Самым большим достоинством двигателей было то, что они придавали самолету форсажную тягу в 14 000 кгс. При взлете самолет МиГ-1.44 имел тяговооруженность в 1,3. За счет такой силовой установки самолет должен был развивать максимальную скорость в М = 2,6. Конструкторами была предусмотрена система дозаправки аппарата в воздухе.

Под фюзеляжем аппарата были установлены два воздухозаборника, которые обеспечивали воздухом двигатели. Особенностью данного агрегата было то, что воздухозаборники регулировались. Входная часть воздухозаборника имела боковые откосы, а также центральный клин, который был размещен вертикально.

Крылья самолета изготовлены из двух секций, на которых были установлены элероны и отклоняемые носки. Все системы крыла были подключены к автоматической системе управления. Симбиоз корпуса крыльев и силовой установки обеспечивал великолепные летные характеристики.

Конструкторы продумали отличную систему, которая снижала радиолокационную заметность аппарата. Снижение заметности самолета для врага было получено за счет как материалов, которые применялись для обшивки аппарата, так и самой конструкции фюзеляжа.

Шасси машины было представлено тремя опорами, которые убирались в корпус аппарата при полете. Все стойки оснащены системами амортизации, а колеса имели тормозные системы вентилируемого типа.

МиГ-1.44 видео

Что касается вооружения самолета, то оно было размещено в основном в средине корпуса. В планах изготовителей и заказчика было предоставить самолету МиГ-1.44 большую огневую мощь. На аппарат была установлена 30-миллиметровая пушка, которая могла работать по целям на больших дистанциях. В средине корпуса аппарата планировалось размещать большое количество ракет разного назначения. Среди ракет, которые можно установить, были стандартные ракеты типа «воздух-воздух» или аналогичные им. Для данной машины были разработаны ракеты пятого поколения, которые были значительно эффективнее. Кроме того, на подкрылках самолета были установлены по три держателя, на которые можно было установить тяжелые ракеты или бомбы. На данные держатели можно было укрепить также дополнительные топливные баки, которые используют для длительных перелетов. Но при использовании подкрыльных держателей снижали скорость полета, и самолет становился более заметным для противника.

Что пишет Интернет о прототипе?

«Испытания и эксплуатация новой машины показали, что МиГ-27М по своим возможностям значительно превосходит МиГ-27 и не уступает по многим показателям «Кайре» (МиГ-27К). Исходя из этого было принято решение провести модернизацию ранее выпущенных «32-25» до уровня «эмовскнх» самолетов. Самолет получил при модернизации новый ПрНК-23М. Первый, доработанный таким образом МиГ-27, получивший новый шифр «32-27» поднялся в воздух в 1982 году. С 1983 года по его образцу па авиационном заводе в Иркутске и ряде авиаремонтных предприятий было доработано 304 самолета получивших обозначение МиГ-27Д. Эти работы были завершены в 1987 году, когда последняя машина покинула цеха завода. «Дэшка» практически ничем не отличалась от МиГ-27М и имела такой же состав оборудования и вооружения»…
Более подробно об этом на Уголке неба.
Вернемся к модели.

Кабина экипажа МиГ-27

Фонарь кабины состоит из откидной части и козырька, который поднимается и опускается под воздействием воздушного цилиндра. Фонарь оснащен системой сбрасывания в аварийной ситуации и системой управления откидной частью. Последняя отвечает за открытие и закрытие фонаря кабины, его фиксацию и герметизацию. Лобовое стекло оснащено системой электроподогрева, которая противодействует возникновению обледенения фонаря. С целью противодействия возникновению запотеваний стекол изнутри кабины по периметру фонаря разместили трубы, через которые происходит обдув горячим воздухом. В момент эксплуатации истребителя на земле (стоячее положении или выполнение руления на скорости до 30 км/ч) вентиляцию кабины можно обеспечить путем поднятия фонаря на 100 мм.

Для заднего обзора из кабины самолет оборудован смотровым прибором ТС-27АМШ, который установлен на откидной части фонаря. Здесь же размещались два зеркала, в которые были видны плоскости крыла.

Планер МиГ-27

Планер самолета состоит из следующих конструктивных частей:

носовая часть фюзеляжа;
головная часть фюзеляжа вместе с топливными баками, закабинными отсеками спецоборудования, неподвижной частью крыла и боковыми воздухозаборниками;
фонарь кабины;
подвижные крыльевые консоли с интерцепторами, закрылками, управляемыми носками и топливными баками;
хвостовая часть с рулем поворота, килем, топливным баком и стабилизатором.

Фюзеляж в самолете МиГ-27 выполнен по типу полумонокока, имеет сварную и клепаную конструкцию. Клепаная часть сделана из листового алюминиевого сплава, силовые элементы штампованы из алюминиевого сплава и стали. Сварная часть выполнена из отдельных панелей на аргонно-дуговой или контактной сварке. Люки, которые часто открывали для обслуживания агрегата, сделали для удобства откидными.

использованная литература

Библиография

Иден, Пол, изд. «Микоян МиГ-27». Энциклопедия современной военной авиации . Лондон: Amber Books, 2004. ISBN 1-904687-84-9 .
Фроули, Джерард и Джим Торн. «Микоян МиГ-27». Международный справочник военных самолетов 1996/97. Уэстон-Крик, Австралия: Aerospace Publications Pty Ltd, 1996. ISBN 1-875671-20-X .
Грин, Уильям и Гордон Суонборо. Великая книга бойцов . Сент-Пол, Миннесота, США: Motorbooks International Publishing, 2001. ISBN 0-7603-1194-3 .
Уилсон, Стюарт. Боевые самолеты с 1945 года . Фишвик, Австралия: Aerospace Publications, 2000. ISBN 1-875671-50-1 .
Винчестер, Джим, изд. «Микоян МиГ-27» Флоггер д / ж «. Военные самолеты времен холодной войны (The Aviation Factfile). Лондон: Grange Books plc, 2006. ISBN 1-84013-929-3 .

История операций [ править ]

Советские войска использовали МиГ-27 на более поздних этапах афганского конфликта в 1987–89 годах.

Хотя некоторые западные наблюдатели считали МиГ-27 широко экспортируемым, путая его с МиГ-23БН, этот тип самолета экспортировался только в Индию и Шри-Ланку, которые также использовали МиГ-27 в региональных конфликтах.

Шри-Ланка править

ВВС Шри-Ланки Микоян-Гуревич МиГ-27М

Самолеты МиГ-27 поступили на вооружение ВВС Шри-Ланки в 2000 году. Во время гражданской войны в Шри-Ланке они видели значительные действия по бомбардировке целей и оказанию непосредственной авиационной поддержки. В августе 2000 года недалеко от международного аэропорта Коломбо разбился МиГ-27 , в результате чего погиб пилот. В июле 2001 года второй МиГ-27 был уничтожен, а другой — поврежден на земле во время штурма той же авиабазы « Тиграми освобождения Тамил-Илама» . МиГ-27 упал в море недалеко от аэропорта в июне 2004 года. Другой истребитель МиГ-27 потерпел крушение во время планового учебного полета 13 февраля 2012 года около района Думмаласурия около 13 ч. 15 м. Пилоту удалось катапультироваться, не получив травм.

Индия править

27 мая 1999 года во время Каргильской войны один индийский МиГ-27 был потерян из-за отказа двигателя.

С 2001 года ВВС Индии потеряли в результате крушения более 12 МиГ-27. В середине февраля 2010 года Индия остановила свой парк, состоящий из более чем 150 самолетов, после крушения МиГ-27 16 февраля 2010 года в Силигури, Западная Бенгалия. Причиной крушения стали неисправности двигателей R-29 самолета, которые предположительно произошли во время капитального ремонта самолета компанией Hindustan Aeronautics Limited (HAL). Еще один МиГ-27 разбился 27 января 2015 года в районе Бармера.

Индия списала последнюю эскадрилью МиГ-27МЛ 27 декабря 2019 года , когда две последние эскадрильи МиГ-27 были выведены из строя на церемонии на авиабазе Джодхпур.

Шасси МиГ-27

Истребитель МиГ-27 имел трехопорное шасси. Носовая опора имела в составе два бескамерных колеса размером 520х140, основные опоры – по одному бескамерному колесу размером 840х360.

Основная стойка сложена из сварной балки, консольной полувилки, поворотного узла, выносного амортизатора и механизма дополнительного разворота. Полувилка и амортизатор фиксировались на поворотном узле, который был установлен на балке. Во время уборки шасси убирается щиток гидроцилиндра, который задевает балку, выполняя одновременно разворот полувилки и колеса. Внутри носовой стойки имеется механизм возвращения колеса в исходное положение во время полета.

В конструкции шасси самолета предусмотрено использование грязезащитных щитков, которые препятствовали попаданию мелких предметов и грязи в воздухозаборники. Их применение позволяет проводить руление и взлет на грунтовых ВПП.

В носовой стойке шасси установлен механизм разворота колеса МРК-З2-25, который отвечает за отклонение угла передних колес пропорционально отклонению педалей в кабине управления.

На МиГ-27 установлена пневматическая система торможения с дисковыми тормозами.

Крыло МиГ-27

В состав крыла самолета входят две неподвижные части, которые фиксировались к фюзеляжу, и две поворотные трапециевидные консоли. Угол стреловидности консолей устанавливается в трех положениях: 16°, 45° и 72°. Центральный отсек занят основным силовым элементом неподвижной части. Его приварили к шпангоутам № 18 и № 20. В отсеке помещены узлы, отвечающие за поворот консолей и крыльевые топливные баки.

Поворотная часть крыла состоит из двух лонжеронов. Поворот консолей обеспечивает гидравлический мотор, входящий в систему СПК-1.

Лонжероны сделаны из алюминиевого сплава по технологии горячей штамповки. Крыльевые отсеки герметизированные. Сверху крыла находится двухсекционный интерцептор.

Закрылок трехсекционный: первая (носовая) секция изготовлена из титанового сплава, две последующие – из алюминиевого сплава. В управлении закрылками задействуются механизмы гидроцилиндров общей гидросистемы. Каждая секция управляется отдельным гидроцилиндром.

Просветы между фюзеляжем и выпущенными консолями, а также щели между убранными консолями и фюзеляжем закрывают подвижные и неподвижные щитки, которые укрепляют конструкцию и обеспечивают требуемое уплотнение во время сильной нагрузки на крыло.

Горизонтальное оперение центральноповоротное, в его состав входит передний стрингер, лонжерон, набор нервюр и обшивка. Центральная часть представлена фрезерованными панелями, носовая и хвостовая – клепаными. Стабилизатор сложен из двух половин, каждая из которых вращается на двух подшипниках. В бортовой нервюре установлен комбинированный корневой подшипник, внутри стабилизатора – роликовый концевой.

Крыло МиГ-27

Дизайн и развитие

Оптические окна лазерно-телевизионного прицела Кайра-23 МиГ-27К (кайра по-русски кайра). Нижний ящик под телеканал с лазерным дальномером — лазерный целеуказатель , верхний приемник для лазерного дальномера

У МиГ-27 такой же базовый планер, как у МиГ-23, но с измененной носовой частью — на вооружении России он получил прозвище « Утконос » («Утконос»), впервые представленный на МиГ-23Б. Недовольство МиГ-23БН привело к доработке базового планера для размещения более прочного шасси, более простых воздухозаборников и более короткого выхлопного сопла, без радиолокатора в пользу наклонного профиля для улучшения видимости пилота, лазерного дальномера и маркировки. искатель цели. Среди летчиков-испытателей его еще называли « Балкон » («Балкон») из-за увеличенного лобового обзора из кабины. Была установлена дополнительная броня кабины, а также совершенно новая система навигации и атаки .

Поскольку МиГ-27 предназначался для выполнения большинства задач на малой высоте, от регулируемых рамп впуска и выпускных сопел МиГ-23 отказались в пользу более простой фиксированной конфигурации, что позволило снизить вес и требования к техническому обслуживанию. Самолет также имеет более крупное шасси для тяжелых условий эксплуатации, чтобы облегчить работу с некачественных аэродромов. В соответствии с требованиями МиГ-27 к удару и атаке на малых высотах были предусмотрены возможности установки ракет и высокоточных боеприпасов , а также сохранение ядерной способности наравне с другими советскими боевыми самолетами за счет внедрения специализированных навигационных систем.

Модификации

Параллельно с базовым МиГ-27 разрабатывался его вариант с прицельным комплексом «Кайра». Он станет самым совершенным вариантом «двадцать седьмого» – МиГ-27К. Система «Кайра» не только включала в себя лазерный дальномер, но и обеспечивала целеуказание и «подсветку цели» ракетам и бомбам с наведением по лучу лазера.

Блок визирования позволял пилоту МиГ-27 наблюдать и подсвечивать цели даже сбоку или после пролёта над ними. Новая станция постановки помех повысила уровень активной защиты самолёта, а система, предупреждающая об облучении, могла определить тип радара.

Однако МиГ-27 с «Кайрой» не стал окончательным вариантом. Сложность и дороговизна комплекса вынудили начать разработку упрощенной модификации. Такой «двадцать седьмой» должен был превосходить по эффективности базовую модель, но быть проще и дешевле. Чем МиГ-27К.

Истребитель-бомбардировщик с модернизированным прицельно-навигационным комплексом ПрНК-23М и лазерным дальномером «Клён» получил индекс МиГ-27М. В отличие от самолётов с «Кайрой», он не мог применять корректируемые бомбы, а при подсветке цели лазером имел ограничения по манёвру.

После ввода в строй МиГ-27М базовые «двадцать седьмые» модернизировали до их уровня. Самолётам при этом присваивали обозначение МиГ-27Д.

Лётно-тактические данные

Экипаж, чел 1
Размах прямого крыла, м 14
Размах стреловидного крыла, м 7.8
Длина, м 17.1
Высота, м 6
Масса пустого самолёта, кг 11908
Масса нормальная взлётная, кг 17960
Масса максимальная взлётная, кг 20560
Тяга бесфорсажная, кН 156.8
Тяга форсажная, кН 225.4
Макс. скорость у земли, км/ч 1300
Макс. скорость на высоте, км/ч 1880
Дальность действия, км 1500
Практический потолок, м 17000
Макс. эксплуатационная перегрузка 8.5

В 1973 г. впервые поднялся в воздух новый истребитель-бомбардировщик МиГ-27. Серийное производство длилось 1973 по 1977г. Всего было выпущено 560 самолетов этого типа. Истребитель-бомбардировщик Миг-27 является развитием серии ударных самолетов Миг-23Б, Миг-23БН, Миг-23БМ, Миг-23БК. Снижение требования к скоростным характеристикам истребителя-бомбардировщика, предназначенного преимущественно для действий на малых высотах c околозвуковой скоростью, позволило отказаться на Миг-27 от регулируемого воздухозаборника, что значительно упростило и облегчило конструкцию планера.

МиГ-27Д

Самолет Миг-27, построенный в 1973 г., предназначался для нанесения ударов по стационарным и мобильным наземным, морским целям. Боевая живучесть Миг-27 помимо установки броневых накладок и лобового 6ронестекла о6еспечивалась путем наддува топливных баков нейтральным газом. БРЭО в первой модификации Миг-27 включало в себя прицельно-навигационный комплекс ПрНК-23 с цифровым процессором, лазерный дальномер «ФОН», навигационный вычислитель КН-23, доплеровскую навигационную РЛС НИ-506, систему речевой аварийной сигнализации. Дальнейшим развитием Миг-27 явилась модификация Миг-27К. Самолет оснастили значительно более совершенным БРЭО. В него входил ПрНК-23К «КАЙРА». На более простой модификации МиГ-27М, выпускавшейся в 1978-1983 годах (150 самолетов), в носовой части устанавливался лазерный дальномер-целеуказатель «КЛЕН». Самолет оборудован навигационной системой КН-23С, системой «КЛИСТРОН», усовершенствованным радиовысотомером АО-31, телевизионным индикатором в кабине летчика, который, однако, может работать только от телевизионной ГСН УР или бомбы (бортовая ТВ камера, в отличии от МиГ-27К, отсутствует).

Кабина пилота МиГ-27 (кокпит)

МиГ-27М не имеет индикатора на лобовом стекле. По сравнению с МиГ-27 других модификаций усовершенствованна аэродинамика подфюзеляжной пушечной установки (увеличен обтекатель казенной части орудия и установлены щитки дефлектора пороховых газов). Стремление приблизить по боевым качествам ранее построенные МиГ-27 к характеристикам МиГ-27М привело к созданию самолета МиГ-27Д. Самолеты раннего выпуска МиГ-27 переоснащались БРЭО от самолета МиГ-27М. Переоборудование самолетов началось в 1982 году на авиазаводе в Улан-Удэ и завершилось в 1985 году. Всего было модернизировано 500 МиГ-27. МиГ-27Д, оснащенный контейнером с АФА, мог использоваться как фронтовой разведчик.

Экспортным вариантом самолета является модификация МиГ-27МЛ, выпущенная в 1982 году и имеющая упрощенное БРЭО. Самолет был разработан по заказу Индии и выпускается фирмой «HAL» на авиазаводе в г. Насике под названием «Бахадур». Небольшая серия МиГ-27МЛ и комплекты деталей для первой партии самолетов, собираемых в Индии, изготовлялись на заводе в Иркутске. Сборка первого индийского МиГ-27МЛ, изготовленного из деталей, поставленных СССР, была завершена 11 января 1986 года. В 1988 году началась постройка из собственных комплектующих. Всего в Индии предполагалось выпустить 1165 самолетов этого типа. В дальнейшем предполагалось переоснастить самолеты «Бахадур» западным БРЭО, созданным для индийского варианта самолета «Ягуар» и включающим прицельно-навигационный комплекс «ДАРИМ» фирмы «Смит индастриз», а также РЛС «АГАВ» фирмы «Томсон».

История эксплуатации

Советские войска использовали МиГ-27 на более поздних этапах афганского конфликта в 1987–89 годах.

Шри-Ланка

ВВС Шри-Ланки Микоян-Гуревич МиГ-27М

Самолеты МиГ-27 поступили на вооружение ВВС Шри-Ланки в 2000 году. Во время гражданской войны в Шри-Ланке они видели значительные действия по бомбардировке целей и оказанию непосредственной авиационной поддержки. В августе 2000 года недалеко от международного аэропорта Коломбо разбился МиГ-27 , в результате чего погиб пилот. В июле 2001 года , второй МиГ-27 был разрушен , а другой поврежден на земле во время нападения на одной и той же базы ВВС со стороны Тигры освобождения Тамил Илама . МиГ-27 упал в море недалеко от аэропорта в июне 2004 года. Другой истребитель МиГ-27 потерпел крушение 13 февраля 2012 года во время плановой тренировочной операции около района Думмаласурия около 13 ч. 15 м. Пилоту удалось катапультироваться, не получив травм.

Индия

27 мая 1999 года во время Каргильской войны один индийский МиГ-27 был потерян из-за отказа двигателя.

С 2001 года ВВС Индии потеряли в результате крушения более 12 МиГ-27. В середине февраля 2010 года Индия остановила свой парк, насчитывающий более 150 самолетов, после того как 16 февраля 2010 года в Силигури, Западная Бенгалия, разбился МиГ-27. Причиной крушения стали неисправности двигателей R-29 самолета, которые предположительно произошли во время капитального ремонта самолета компанией Hindustan Aeronautics Limited (HAL). Еще один МиГ-27 разбился в районе Бармера 27 января 2015 года.

Индия списала последнюю эскадрилью МиГ-27МЛ 27 декабря 2019 года, когда две последние эскадрильи МиГ-27 были списаны с церемонии на авиабазе Джодхпур.

Производство и экспорт

Всего было произведено 648 различных модификаций типа МиГ-23Б(Н) и 764 самолета МиГ-27.

Самолет состоял на вооружении ВВС СССР/России до 1993 года, после чего машины были списаны, утилизированы либо поставлены на консервацию.

В советское время МиГ-27 поставлялся в страны Варшавского договора и на Кубу, а также в Египет, Ирак и Ливию.

В Индии было налажено производство этих самолетов по советской лицензии, индийская модификация называлась МиГ-27МЛ («Бахадур»). К 2016 году эти самолеты, претерпев некоторые модификации, все еще состоят на вооружении ВВС Индии.

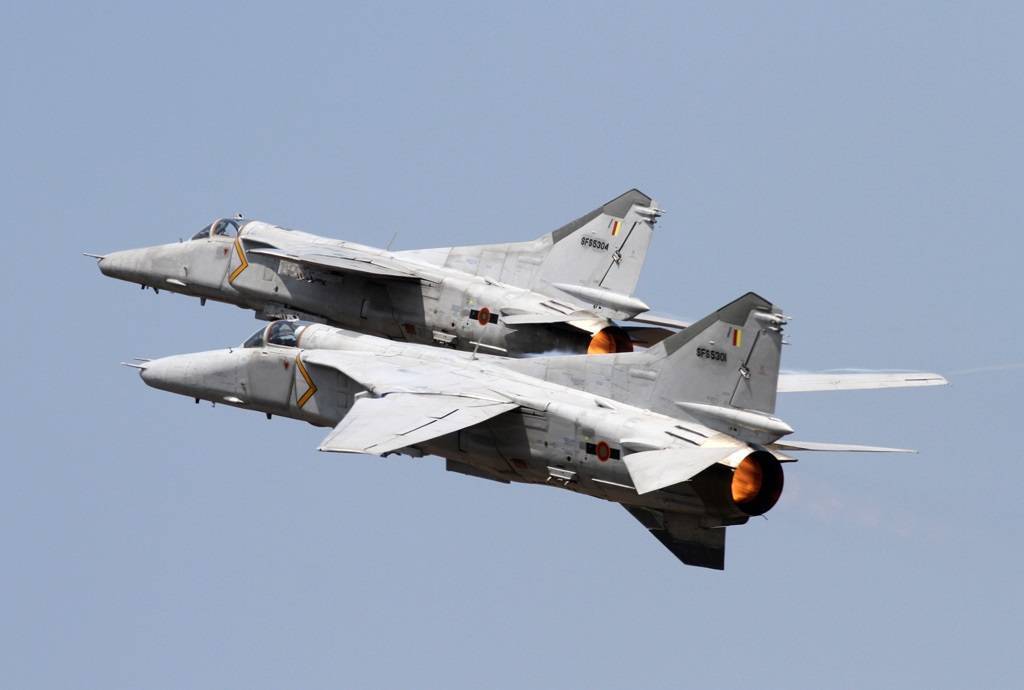

Фото МиГ-27 ВВС Индии и F-15 ВВС США.Фото МиГ-27М ВВС Шри-Ланки.Фото МиГ-27 ВВС Германии.

Крыло МиГ-27

Эксплуатация

Войсковые испытания МиГ-27 начались в 1975 году, а год спустя он уже поступал в войска. В целом самолёт зарекомендовал себя хорошо, однако нарекания вызывала сложная авионика. Обслуживание электронных систем требовало от техников беспрецедентно высокой квалификации.

При стрельбе от сотрясений выбивало предохранители, повреждало переднюю стойку шасси, расшатывало планер. В итоге штатным режимом стрельбы пришлось сделать очереди по 30 выстрелов. А само орудие приходилось регулярно чистить, даже если стрельб не проводилось. МиГ-27 ограниченно применялись в Афганистане – в течение 1989 года. Там «двадцать седьмые» занимались бомбардировками с больших высот.

В 80-е годы ударная авиация стала пополняться бомбардировщиками Су-24. А затем в действие вступили договоры о сокращении вооружений. «Двадцать седьмые» попытались спасти, формально переводя их в части, не попадавшие под действие договора (например, в морскую авиацию). После развала Советского Союза экономическая обстановка обострилась настолько, что истребители-бомбардировщики фактически встали на прикол.

Окончательно МиГ-27 похоронило решение отказаться от одномоторных самолётов. Объяснено это было большей «врождённой» живучестью и надёжностью двухмоторных самолётов. Хотя как раз Миг-27, при всех нареканиях к сложности оборудования, проявил себя надёжной и безопасной машиной – происшествия, как правило, случались из-за ошибок лётчика.

В итоге с 1993 года «двадцать седьмые» стали массово списываться. Основу ударной авиации российских ВВС теперь составляли бомбардировщики Су-24 и штурмовики Су-25.

Но параллельно с ним сохраняли выпуск МиГ-23БН, который стал как бы удешевлённой экспортной модификацией «двадцать седьмого». Он и поставлялся, в основном, в страны ОВД и Ближнего Востока.

Исключением стала Индия, где сотня МиГ-27М (местной сборки) до сих пор несёт боевую службу. В 90-х годах несколько МиГ-27М удалось продать в Шри-Ланку. Продолжает эксплуатировать «двадцать седьмые» и независимый Казахстан.
