ITAS improved target acquisition system

In 1999, Raytheon Company was awarded a US Army full-rate production contract for the TOW improved target acquisition system (ITAS) for the HMMWV launcher and the ground mounted TOW. ITAS uses a thermal imager based on a standard advanced dewar assembly (SADA II) focal plane array, eyesafe laser rangefinder, and a gunner-aided target tracker. ITAS improves target recognition range performance and hit probability.

Between 1999 and 2003, the US Army procured 709 ITAS systems. In April 2005, a contract for the resumption of system production was awarded. The system has been fielded in Operation Iraqi Freedom and Operation Enduring Freedom. ITAS has also been bought by Canada for new LAV III vehicles armed with TOW missiles.

ПТРК BGM71 TOW

Исследования по возможной замене французских ПТРК SS10 и 5511, состоявших на вооружении армии США, новым противотанковым комплексом начались в конце 1961 года. Исследования показали целесообразность разработки ПТУР, запускаемой из контейнера, прицепиваемой оптически и управляемой по проводам (отсюда и аббревиатура TOW – Tubelaunched, Optically-sighted, Wire-guided).

РАЗРАБОТКА

Разработка комплекса TOW велась с 1963 по 1968 год под руководством , и первоначально ПТРК назывался XBGM71. Официально серийное производство TOW началось в 1968 году после периода испытаний и оценок, а формально он был принят на вооружение в 1970 году. С тех пор было произведено ок. 650 тыс. комплексов различных модификаций. Таким образом, TOW является одним из наиболее широко распространенных ПТРК в мире. Несмотря на то что «Хьюз» разработала и первоначально изготавливала ПТРК TOW, в дальнейшем производство постепенно перешло в .

КОНСТРУКЦИЯ

ПТРК TOW состоит из станка, пусковой установки и органов наведения и управления. Сама ракета обладает обычными аэродинамическими формами с простыми контурами корпуса и коротким конусообразным носом. Для стабилизации ракеты в полете в ее средней и хвостовой частях расположено по четыре крыла, раскрывающихся сразу после запуска. Боевая часть находится в передней части ракеты, а блок управления и двигатель – в задней и средней. Двигатель ракеты двухкамерный, твердотопливный, производства «Эллиант Техсистемз». Наведение ракеты производится через оптический прицел по линии прямой видимости, в связи с этим визуальный захват цели в момент запуска ракеты является критическим. Более того, оператор должен иметь цель в поле зрения в течение всего времени полета ракеты. Если происходит разрыв кабеля либо его полная выработка, то ракета продолжает полет по ранее указанной траектории. Оператор TOW использует телескопический прицел для поиска, прицеливания и последующего удержания ракеты на цели. Управляющие сигналы от компьютера передаются на систему управления ракеты по двум проводам, разматываемым с катушек в задней части ракеты. Система управления «Чандлер Эванс» CACS-2 использует дифференциальные приводы поршневого типа. Ракета оснащена высоко интенсивным тепловым маяком, служащим в качестве длинноволнового инфракрасного источника слежения и ксеноновым маяком для коротковолнового слежения. Эта двойная система слежения обеспечивает повышенную устойчивость к оптико-электронному и инфракрасному противодействию.

Читать: Противотанковый ракетный комплекс «Корнет» (9К135)

МОДИФИКАЦИИ

В ходе серийного производства ПТРК TOW неоднократно модернизировался. Исходной моделью была BGM71 А. Модель 1976 года BGM71В отличалась увеличенной дальностью стрельбы (3750 м) и бронепробиваемостью 630 мм по сравнению с 430 мм у предыдущей модели. В 1981 году была разработана модификация BGM71С (Improved TOW, ITOW). Ее специфической отличительной особенностью стала дополнительная выдвижная носовая штанга, установленная на носовой обтекатель. В результате этого наряду с новым кумулятивным зарядом бронепробиваемость возросла до 800 мм.

В 1983 году появилась модель BGM71D (TOW-2). Были улучшены двигатели, а также система управления и боеголовка. Ракета BGM71Е (комплекс TOW-2A) стала развитием BGM71D. Она оснащена тандемной боевой частью для поражения целей, оснащенных динамической защитой. Небольшой заряд вызывает детонацию элементов ДЗ и позволяет основному кумулятивному заряду пробить основную броню. Для поражения бронетехники в ее наиболее уязвимой верхней части предназначена ПТУР BGM71F (TOW-2B). Она оснащена новой БЧ с двойным кумулятивным зарядом, действие которого направлено под углом к продольной оси ракеты и двухрежимным дистанционным взрывателем. Взрыватель включает в себя лазерный профилометр и магнитный датчик. Подрыв БЧ производится при пролете ракеты над целью. По сути, цель поражается ударным ядром. Ракета по внешнему виду напоми нает TOW-2А, но без выдвижной носовой штанги, и оснащена двумя танталовыми боеголовками направленного взрыва. Детонация боеголовок происходит одновременно, действие одной направлено вниз, а другой – с небольшим сдвигом для обеспечения большей вероятности поражения. Материал боеголовок выбран с целью создать самовоспламеняющийся эффект в пораженной цели.

Читать: Конструкция винтовки «Barrett» М 82 А 1

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TOW (TOW-2)

Диаметр ракеты, мм: 127 (152) Длина ракеты, мм: 1170 (1450) Размах крыльев, мм: 450 Темп стрельбы, выстр./мин.: 2 Дальность стрельбы, м: 3000-4500 (в зависимости от модели) Бронепробиваемость, мм: 600-1000 (в зависимости от модели) Скорость (все модели), м/с: 300

Противотанковый ракетный комплекс TOW

BGM-71 ТOW

(сокр. от англ.Tube-launchedOptically-trackedWire-guided ) — американский тяжёлый противотанковый ракетный комплекс (ПТРК), разработанный фирмой Hughes Aircraft и принятый на вооружение армии США в 1970 году. Наведение ракеты командное, полуавтоматическое, осуществляется оператором, управление производится по проводам (в последней модификации — по радиоканалу). Один из самых распространённых ПТРК в мире.

Стоит на вооружении Армии США и корпуса морской пехоты, являясь основным противотанковым управляемым оружием ВС США, ряда стран Европы, Израиля и других государств. ПТУР может запускаться с переносной пусковой установки (ПУ) или с пусковых установок различных автомобилей и бронетехники, таких как M1046 HMMWV, БМП «Брэдли», специализированных самоходных ПУ M901 ITV и многих других, а также вертолётов: американских АН-1 «Кобра», британских Lynx

и ряда других.

Выпущено более 700 тыс. ракет. В 1999—2007 годах на экспорт поставлено более 1000 ПТУР. Для поражения танка такой ракетой не надо ни облучать саму цель, ни измерять дальность. Максимальная дальность пуска ракеты — 3750 метров, Наведение ПТУРа производится с помощью обычного электронно-оптического прицела. Центральная марка наводится на цель, производится пуск, после чего до попадания ракеты в цель оператор удерживает марку на цели.

Все варианты серийно производящихся TOW используют полуавтоматическое наведение с обратной связью по трассеру. В прицельном устройстве есть так называемый координатор. Его задача — определять отклонение трассера — ксеноновой лампы, установленной в корме ракеты. В зависимости от знака и величины отклонения система наведения генерирует команды на рулевое устройство ракеты. Команды управления передаются по тонким проводам. Катушка с микропроводом также расположена в кормовой части ракеты. Некоторые варианты (TOW-2B Aero RF, TOW-2A RF, TOW BB RF) вместо проводов для передачи команд используют радиоканал.

Читайте Ракетный катер ВМС Украины открыл огонь по контрабандистам.

Для отсеивания помех координатор отслеживает только модулированное по фиксированной частоте инфракрасное излучение трассера. С разработкой TOW-2 для возможности одновременной стрельбы с близко расположенных ПУ и увеличения помехозащищённости частота стала переменной и случайно меняющейся во время полёта ракеты. Также в TOW-2 был введён дополнительный трассер, генерирующий тепло в результате реакции бора и титана. Частота его излучения модулируется с помощью механической шторки. Длинноволновое ИК излучение теплового трассера отслеживается тепловизионным прицелом (AN/TAS-4A), что обеспечивает возможность наведения в плохих погодных условиях и при задымлённости. При наличии помех переключение на управление с помощью тепловизионного прицела выполняется автоматически. Помимо координатора и трассера в процессе управления также участвуют датчики в направляющем механизме ПУ и гироскоп в ракете. Скорость полёта ракеты дозвуковая, 250-260 м/с. Боевая часть — у TOW/ITOW кумулятивная и кумулятивная тандемная у TOW-2A — на специальном штыре впереди ракеты выдвинут небольшой заряд, который инициирует элемент динамической защиты цели. Основная кумулятивная часть калибра 152 мм, масса боевой части — 6,12 кг, обеспечивает пробивание стальной монолитной брони толщиной 850-900 мм за динамической защитой. Боевая часть TOW-2B включает в себя два заряда с танталовой облицовкой, формирующих ударные ядра. Масса каждой из них — 635 г. TOW BB использует фугасную 2,8 кг боевую часть.

Уничтожение САУ «Гвоздика» из ПТРК

А вот и еще один эпизод противостояния ПТУРа и Т-72

Турция нанесет контрудар по Сирийской арабской армии в течение следующих 24-72 часов?

Командование турецких вооруженных сил формирует ударную группировку для ведения активных боевых действий против армии Башара Асада в провинциях Идлиб и Алеппо. Об этом информирует арабоязычное новостное агентство Step News Agency и курдский портал Rojava Network. По данным, распространенным в Сети, турецкая армия и протурецкие вооруженные формирования сирийской оппозиции могут начать контрнаступление в течение следующих 24-72 часов. В публикации Step News Agency сообщается, что «в соответствии с данными, полученными от неназванного источника, турецкое командование приказало военному руководству Национального фронта освобождения (НФО) быть в повышенной боевой готовности для начала широкомасштабной операции в Идлибе и Алеппо».

TOW anti-armour missile

The missile has command to line-of-sight guidance. The weapons operator uses a telescopic sight to view a point on the target and then fires the missile. The missile has a two-stage ATK (Alliant Techsystems) solid propellant rocket motor. The operator continues to view and track the target through the sight. Guidance signals from the guidance computer are transmitted along two wires, which spool from the back of the missile to the control system on the missile. The Chandler Evans CACS-2 control system uses differential piston type actuators.

TOW 2 missile warheads are supplied by Aerojet of Sacramento, California, with production facilities in Socorro, New Mexico.

The missile is fitted with a high-intensity thermal beacon, which provides a long-wave infrared tracking source and a xenon beacon for short-wave tracking. This dual-tracking system provides increased resistance to electro-optical and infrared countermeasures.

Страны-эксплуатанты[править]

Выберите страну или прокрутите колесико мыши

Различные варианты ракет.

• Аргентина — 3 HMMWV с 18 TOW-2A, на 2012 год.
• Бахрейн — 15 ПТРК BGM-71A TOW в Армии Бахрейна и некоторое количество в ВВС на 2012 год.
• Ботсвана — боевые машины (БМ) V-150 TOW и 6 переносных ПТРК TOW, на 2012 год.
• Великобритания — некоторое количество ПТРК TOW, на 2010 год.
• Вьетнам
• Германия — 128 авиадесантируемых БМ Wiesel c TOW, часть из них в Афганистане и 6 БМ в Косово, по состоянию на 2012 год.
• Греция — 290 M901 и 70 ПТРК TOW, на 2012 год.
• Дания — 20 переносных ПТРК TOW, на 2012 год.
• Египет — 52 БМ M901 и 700 переносных ПТРК TOW-2, на 2012 год.
• Израиль — 300 ПТРК TOW-2A/TOW-2B (в том числе БМ Ramta (M113)), на 2010 год.
• Иран — ПТРК Toophan, на 2010 год.
• Испания — 74 БМ TOW и 126 ПТРК TOW в Армии Испании и 24 ПТРК TOW-2 в корпусе морской пехоты, на 2012 год.
• Италия — 295 ПТРК I-TOW, на 2010 год.
• Иордания — 70 БМ M901 и 320 ПТРК TOW/TOW-2A в Армии Иордании и 2 эскадрильи AH-1F Cobra (25 вертолётов) с ПТРК TOW в ВВС, на 2012 год. По другим данным в ВВС Иордании имеется 22 вертолётов AH-1S и 9 AH-1F на январь 2010 года.
• Йемен — 12 переносных ПТРК TOW, на 2012 год.
• Камерун — 24 ПТРК TOW на джипах, на 2012 год.
• Канада — 33 БМ LAV-TOW и 35 ПТРК TOW-2A/ITAS, на 2012 год.
• Кения — эскадрилья Hughes 500MD Scout Defender с TOW (11 вертолётов), на 2012 год.
• Колумбия — 8 бронеавтомобилей M8 (носителей ПТРК TOW), 8 самоходных и 10 переносных ПУ, на 2012 год.
• Кувейт — 66 HMMWV TOW, 8 БМ M901 и 44 ПТРК TOW-2, на 2012 год.
• Ливан — 12 ПТРК TOW, на 2012 год.
• Люксембург — 6 ПТРК TOW, на 2012 год.
• Марокко — 80 БМ M901 и 150 переносных ПТРК TOW, на 2012 год.
• Норвегия
• ОАЭ — 25 переносных ПТРК TOW, на 2012 год.
• Оман — 8 БМ VBL и 18 переносных ПТРК TOW/TOW-2A, на 2012 год.

Боевая машина «Визель» с ПТРК TOW.

• Пакистан — БМ M901, 10500 переносных ПТРК HJ-8/TOW и 25 вертолётов AH-1F Cobra с TOW, на 2012 год. Более 3300 ракет TOW-2A с радиокомандным наведением закуплено в 2006 году.
• Португалия — 95 ПТРК TOW, в том числе на 18 M113 и 4 M901, на 2012 год.
• Саудовская Аравия — 400 БМП M2 Breadly с 2 ПТУР TOW, 200 БМ VСС-1 I-TOW и 950 переносных ПТРК TOW-2A в сухопутных войсках и 116 переносных TOW-2A (2000 ПТУР) в национальной гвардии, на 2012 год.
• Эсватини
• Сомали
• Швейцария — 110 БМ MOWAG Piranha с TOW-2, на 2012 год.
• Швеция — ПТРК Rb55 (шведское название TOW) в сухопутных войсках, 17 вертолётов HKP-9A с ПТРК Rb55H в ВВС, на 2010 год.
• Таиланд — более 18 БМ M-901A5 с TOW в сухопутных войсках и 24 HMMWV TOW и переносные ПУ TOW в корпусе морской пехоты, на 2012 год.
• Китайская Республика (Тайвань) — 1000 ПТРК TOW (переносных и в составе БМ), на 2012 год.
• Тунис — 35 БМ M901 ITV и 55 переносных ПТРК TOW, на 2012 год.
• Турция — 365 БМ с TOW и 48 переносных TOW в подразделениях на Кипре, на 2012 год.
• США — 1379 HMMWV TOW и 626 M901 в Армии США, 95 LAV-TOW и 1083 переносных ПТРК TOW в корпусе морской пехоты, на 2012 год.
• Финляндия — 100 переносных ПТРК типов TOW-2 и SPIKE на 2012 год.
• Чили
• Чад
• Эфиопия
• Южная Корея — переносные ПТРК TOW-2A, на 2012 год.
• Япония

Ammunition[]

Cutaway diagram of a BGM-71A missile.

TOW missiles are issued packaged in a disposable fiberglass and epoxy protective launch tube with alignment lugs at the front end, an umbilical data connector on the top covered with a protective plastic cap in transit, and a moisture infiltration indicator in the middle of the rear bursting disc.

The missile sections, from front to back, are the warhead (and any standoff probe the missile has), flight control electronics, Hercules M114 solid-fuel flight motor (which fires through diagonal vents angled at 30 degrees in the missile’s midsection), folding wings, gyro and battery section, launch motor with the wire dispensers or RF receivers mounted alongside it, control surfaces, and finally the launch motor exhaust and visual and IR beacons on the rear surface. In TOW-2A, 2B and BB the missile electronics are relocated to the rear section of the missile due to the extended warhead. All TOWs except 2B use a crush detonator either in the missile’s nose, or on the standoff rod if present.

Wired versions of the missile uses twin command wires, each of which consists of two copper signal transmission wires and one steel wire to prevent the copper wires from breaking. The command wires are coated in a thin layer of varnish for insulation, though the effect is minimal as the coating must be thin enough for the wires to flex freely. The wires are anchored to the inside of the launch tube, with the wire spools inside the missile itself. As the missile flies, the command wire unspools out the back, guided by the dispensers: it is not under tension, and simply trails along the ground. Due to this, it is dangerous to fire wired TOW variants over live electrical lines: if this occurs it can destroy the launcher’s electronics. In addition, TOW’s effective range reduces drastically if it is fired over water, due to the conductivity of the water interfering with the command signals.

The command wire is stored wrapped around the launch motor assembly in multiple layers: in this way even the original TOW could contain 6.5 kilometers (4 miles) of command wire (while the missile automatically cut its wires at 3,000m, the original wires were actually 3,250m long).

Missile tubes have a 20-year shelf life and require no maintenance other than routine checks on their moisture indicators.

Ammunition variants[]

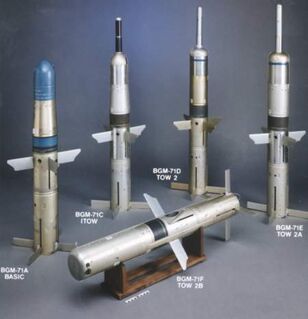

Unencased TOW missile variants from A to F, excluding B.

BGM-71A

1970: «Basic TOW,» first production model, range of 3,000m. Single-stage HEAT warhead. Penetration 430mm (16.9 in) rolled homogeneous armor (RHA). No longer produced, remaining missiles in US inventory are only used for live-fire training.

BGM-71B

Also referred to as BGM-71A-1. Basic TOW variant with improved booster and extended control wires, giving a range of 3,750m. Same performance against armor as BGM-71A. No longer produced, remaining missiles in US inventory are only used for live-fire training.

BGM-71C

1978: «ITOW,» improved TOW with a collapsible standoff probe for better shaped-charge performance, but still a single-stage warhead. Penetration 630mm (24.8 in) RHA. No longer produced, remaining missiles in US inventory are only used for live-fire training.

BGM-71D

1983: «TOW-2,» generally improved BGM-71C variant with guidance and flight motor improvements and an enlarged, full-caliber warhead. Changed tracking flare to emit pulses rather than a steady light to prevent the tracker being jammed by the Soviet Shtora-1 passive protection system. Penetration 900mm (35.4 in) RHA. No longer produced

BGM-71E

1987: «TOW-2A,» tandem charge version optimized to defeat reactive armor, with a precusor warhead mounted on a long standoff probe on the missile’s nose. Thermal tracking beacon changed to a xenon lamp, rendering the system completely immune to Shtora. Also used variable beacon flash frequencies to allow TOW launchers to identify their own missiles: prior to this, TOW launchers could not be fired simultaneously at ranges closer than 300 meters (330 yards) due to the possibility of a tracker acquiring another launcher’s missile. Penetration 900mm (35.4 in) RHA behind a layer of ERA.

BGM-71F

1987: «TOW-2B,» overfly top-attack (OTA) variant using two downward-firing tantalum explosively formed penetrators formed by 147mm warheads, conceptually based on the 1985 Swedish RBS 56 BILL anti-tank missile and designed to attack the weak turret roof and upper hull of armored vehicles. The two penetrators are fired at slightly offset angles to hit the same point on the target: the use of dual penetrators is intended to defeat any explosive reactive armor on the turret roof. Available penetration figures are around 300mm (11.8 in) RHA. Uses a different flight profile to other TOW variants, flying 2.25 meters (7.4 feet) above the tracker’s line of sight, and a dual-mode laser/magnetic detonation sensor similar to the later FGM-172 SRAW to detect targets. The new warhead section was designed by Aerojet, with the triggering system by Thales Missile Electronics. Same improved Xenon beacon as 2A.

BGM-71F-3 TOW 2B Aero

2002: Sub-variant of the BGM-71F known as TOW-2B (ER) (extended range) in development, using an aerodynamic nose cap that increase range to 4,500m (2.8 miles) and longer command wires. First deployed in 2004. Gen2 version has enhancements to defeat active protection systems.

BGM-71G

F variant with a different top-attack warhead, never produced.

BGM-71H

«TOW-BB.» BGM-71E modification with a bunker-busting warhead, began development in 2001. Same enhanced range as TOW 2B Aero. Penetration is rated at 200mm (7.9 in) of double-reinforced concrete.

TOW-RF

2006: Denotes a radio-frequency (RF) guided TOW. The RF transmitter is contained inside the launch tube and requires no modification to the launcher, using the standard FCS and umbilical data connector. The missile itself is an E, F, 2B Aero or H variant.

TOW-2N

Original wireless TOW concept, cancelled in 1989.

TOW BLAAM

1996: Hughes prototype series examining retrofitting existing missiles with a warhead designed for effectiveness against bunkers, light armor and masonry (BLAAM). Tested but not procured.

TOW-FF

Fire-and-forget TOW with an imaging infrared focal plane array similar to the FGM-148 Javelin. Began work in 2000, cancelled by the US Army for budgetary reasons in 2002.

BTM-71

Training version of the TOW, denotes a missile with a live booster but a dummy warhead. STD BTM-71A1, TOW 2 BTM-71D-1B, TOW 2A BTM-71E-1B and TOW 2B BTM-71F-3B are practice rounds corresponding to Basic TOW, TOW-2, TOW-2A and TOW-2B Aero.

Training missile tubes are identified by having a blue band near the muzzle end of the missile casing, as opposed to the yellow band on live missiles.

Orders and deliveries

In August 2005, Kuwait requested the sale of 436 (292 TOW 2A, 144 TOW 2B) TOW missiles.

In September 2006, the US Army placed the first production contract, with five one-year options, for the new wireless version of the TOW 2B RF missile.

In October 2007, the US Congress was notified of the proposed sale of 2,000 TOW 2A missiles to Pakistan and 2,000 TOW 2A missiles to Israel.

In November 2007, Canada placed an order for 462 TOW 2A RF bunker buster missiles, the first export order for this missile variant.

In January 2008, Kuwait requested the sale of 2,106 TOW 2A RF and 1,404 TOW 2B RF missiles.

“The TOW missile system has been in service since 1970 and more than 700,000 TOW weapon systems were delivered to the US Army and allied military forces as of August 2019.”

In September 2008, Egypt requested the sale of 6,900 TOW 2A missiles to replace its ageing inventory.

In July 2010, the US Government placed a $55m contract with Raytheon to deliver TOW missiles to Saudi Arabia under a foreign military sales agreement.

Raytheon Technical Services received a $77.9m contract in March 2012 to deliver logistics and engineering support for subsystems and related equipment of the US Army TOW missiles.

In October 2012, Raytheon was awarded a $349m five-year contract to deliver 6,676 new wireless TOW missiles to the US military.

Saudi Arabia signed two foreign military sale (FMS) agreements with the US Defense Security Cooperation Agency (DSCA) in December 2013. The first FMS, worth $170m, covers 750 BGM-71 2B TOW missiles, seven Fly-to-Buy TOW2B missiles, 1,000 BGM-71 2A TOW missiles, seven Fly-to-Buy TOW2A missiles, and the support equipment.

The second FMS, worth $900m, covers 9,650 BGM-71 2A TOW RF missiles, 4,145 BGM-71 2B TOW Aero RF missiles, 91 TOW-2A Fly-to-Buy missiles, 49 TOW-2B Fly-to-Buy missiles, and the associated equipment.

An international customer signed an FMS agreement worth $750m with the US Government for the TOW 2 missile systems in April 2014.

In June 2014, Raytheon and Thales signed a 27-month development and five-year production agreement to upgrade the TOW missiles.

Jordan signed an agreement with the US for the supply of TOW missiles in May 2016. The US State Department cleared the sale of TOW 2A missiles and technical support to Morocco in December 2016. The company won a $21m contract from the US Army to develop a new propulsion system for the TOW missile in October 2018.

In May 2019, the company received a $101m three-year contract modification to deliver additional TOW missile systems to the US Army.

In September 2019, the US Administration approved the request ofMoroccofor the sale of 2,401 BGM-71-4B TOW 2A RFmissiles and 28 BGM–71–4B–RF, and 400 M220A2 TOW Launchers and/or 400 M41 Improved Target Acquisition System (ITAS) launchers. The $776m deal also includes the sale of missile support equipment and training.

Параметры ПТРК BGM-71 TOW.

Основные особенности ПТРК — запуск из трубы; оптическое наведение; управление по проводам.

В составе комплекса находятся станок, оборудование наведения и управления, пусковая установка. Стрельба происходит из одноразового контейнера либо с многоразовой пусковой установки.

Сама ракета имеет простую форму и короткий конусовидный нос, обеспечивающие стандартные аэродинамические показатели. В хвостовой и средней части находятся четыре подпружиненных закрылка, раскрывающиеся после запуска. Назначение – стабилизация полета ракеты.

Общая длина установки – 2210 мм. Диаметр самой ракеты – 127 мм (TOW-2 – 152 мм), длина — мм (TOW-2 — 1450). Ширина крыльев – 450 мм.

В зависимости от модификации бронебойность составляет – 600-1200 мм, дальнобойность – 3-5 тыс. м. Установка выпускает 2 ракеты/мин. Скорость ракет всех модификаций – 300 м/с.

Vehicle and air-mounted missile systems

The missiles can be fired from the ground using a tripod-mounted launch tube or installed on vehicles. The TOW missile system can be fitted as a single-tube pedestal mount on military vehicles or as two-tube or four-tube under-armour systems on vehicles such as the improved TOW vehicle M901, Desert Warrior, Piranha, US Marine Corps LAV, Dardo Hitfist and Bradley M2/M3.

Airborne TOW is in service in at least 13 countries. More than 2,100 units have been delivered and helicopters fitted with the TOW missile include the AgustaWestland Lynx, AgustaWestland A129, Bell Textron 206L, UH-1 Huey, Hughes 500MD helicopter, Eurocopter Bo 105 and Bell Textron AH-1 Cobra attack helicopter.

TOW 2 missile system development

The TOW missile system has been in service since 1970 and more than 700,000 TOW weapon systems were delivered to the US Army and allied military forces as of August 2019. Current production versions include TOW 2A (BGM-71E), which entered production in 1987 with over 118,000 missiles delivered. TOW 2B (BGM-71F) entered production in 1991 with more than 40,000 missiles delivered and is designed to complement rather than replace TOW 2A, TOW 2B Aero, and TOW 2A bunker buster (BGM-71H).

A production contract for the new extended-range TOW 2B Aero was awarded by the US Army in February 2004. The contract was for 976 missiles, delivered by December 2006. A US Army contract for more than 2,700 TOW 2B and TOW 2B Aero missiles (including practice rounds) was placed in July 2004. TOW 2B Aero with ITAS has been selected for the US Marine Corps’ next-generation anti-armour weapon system-heavy (AAWS-H) programme.

The TOW 2 missile system was deployed in support of Operation Iraqi Freedom, which constituted the first operational firing of the TOW 2B missile.

Разработка ПТРК.

Контракты на разработку получили компании Martin Marietta, McDonnel, Hughes Aircraft. Конкурс выиграла компания Hughes Aircraft, и в период 1963-1968 гг. вела разработки комплекса. Разрабатывали параллельно два варианта установки – для наземной стрельбы и стрельбы с воздуха.

В 1968 был заключен первый контракт на серийное изготовление установки, и в 1970 г. она появилась на вооружении американских сухопутных войск. Боевой дебют новой установки состоялся во Вьетнаме, во время войны. Установленный на вертолете TOW уничтожил гаубицу, грузовик и 4 танка с расстояния 2700 метров. Эта проверка доказала боевую эффективность комплекса, и положила начало его использованию на протяжении последующих десятилетий. Установка предназначается для поражения разнообразных целей, включая фортификационные сооружения.

Наряду с таким достоинством, как бронебойность, комплекс имеет и недостатки. Основной – невозможность вести обстрел при отсутствии прямой видимости.

Комплекс не единожды дорабатывали и совершенствовали. С каждым десятилетием он приобретал все более совершенные и эффективные формы. В 1986 г. появились TOW-2А TOW-2В, нашедшие активное применение во время Персидского конфликта в 1991 г.
