Противотанковый гранатомёт спг-9

Боевое применение гранатомета

Расчет гранатомета «Вампир» включает двух человек. Чтобы переносить оружие и боеприпасы у расчета есть два вьюка-ранца. В одном переносится РПГ-29, во втором — 3 гранаты. Расчет, обладающий опытом, способен производить в минуту до 4 выстрелов.

Гранатомет РПГ-29 приняли на вооружение в 1989 году, но до сих пор не организовано серийное производство. Это оружие производят небольшими партиями. При этом в отечественные вооруженные силы «Вампир» практически не поставлялся, все уходило на экспорт. К примеру, в 2006 году значительная часть израильской бронетехники, которая участвовала во Второй Ливанской войне, была уничтожена либо повреждена с применением гранатометов РПГ-29. Небольшое количество этого оружия было захвачено Израилем в ходе боев в качестве трофеев.

Судя по конфликтам, где применялось это оружие, гранатомет РПГ-29 поставлялся в Иран, Сирию или Ирак. Точных сведений на этот счет нет.

Ручной противотанковый гранатомет РПГ-16: история создания, описание и характеристики

РПГ-16 «Удар» — это советский противотанковый гранатомет, который был разработан специально для Воздушно-десантных войск в конце 60-х годов. Был принят на вооружение в 1970 году.

Внешне это оружие сильно напоминает другой знаменитый советский ручной гранатомет – РПГ-7.

Однако в отличие от последнего, РПГ-16 мог использовать только один тип боеприпаса – кумулятивную калиберную гранату ПГ-16В.

История создания РПГ-16

На протяжении большей части своей истории Советский Союз располагал крупнейшими и сильнейшими в мире воздушно-десантными войсками.

Десантники всегда считались элитой вооруженных сил, в них отбирали лучших, огромное внимание обращали оснащению частей ВДВ. Для десантников разрабатывали специальное оружие и боевую технику, в конструкции которой учитывалась специфика применения этих частей. Для десантников разрабатывали специальное оружие и боевую технику, в конструкции которой учитывалась специфика применения этих частей

Для десантников разрабатывали специальное оружие и боевую технику, в конструкции которой учитывалась специфика применения этих частей.

Основным предназначением нового оружия было поражение танков и другой бронетехники противника, а также вражеской живой силы в укрытиях или различных укреплениях.

Гранатомет был принят на вооружение в 1970 году и получил обозначение РПГ-16 «Удар».

Несмотря на сильное внешнее сходство с РПГ-7, конструкции двух этих гранатометов отличались значительно. Хотя, по сути, РПГ-16 был дальнейшим развитием РПГ-7.

При десантировании гранатометчик прыгал с разобранным РПГ-16 и двумя выстрелами к нему, а второй номер расчета имел еще три дополнительных выстрела к оружию.

Граната ПГ-16В имела мощный двигатель, благодаря чему достигалась большая дальность стрельбы оружия, чем у РПГ-7, и увеличивалась ее точность.

РПГ-16 активно применялся в Афганистане, советские бойцы любили это оружие за его хорошую точность и значительную дальность полета гранаты.

Позже гранатомет применялся в различных локальных войнах, которые возникли на территории бывшего Советского Союза.

Вообще же, если говорить о боевой эффективности гранатомета РПГ-16, то можно отметить следующее. На момент своего создания это было весьма эффективное оружие, компактное, точное, с отличной дальностью стрельбы.

Дистанция прицельного выстрела по цели с высотой два метра составляла 520 метров. У РПГ-7 этот показатель был куда скромнее – всего 330 метров. Основной и единственной целью для гранатомета являлись танки противника.

Проблема была в том, защита танков увеличивалась стремительно, а повысить могущество калиберной гранаты РПГ-16 уже было невозможно. Уже в середине 70-х она не устраивала советских военных.

Чтобы повысить бронепробиваемость РПГ-7, можно было просто увеличить размер надкалиберной боевой части гранаты. В 1977 году для этого гранатомета был изготовлен новый боеприпас ПГ-7Л (калибр БЧ 93 мм), который мог пробить 500 мм танковой брони.

В состав ударно-спускового механизма входит индукционный генератор, взводной рычаг, толкатель, предохранитель и спусковой крючок.

РПГ-16 оснащен оптическим прицелом ПГО-16 с кратностью увеличения 2,7. Планка механического прицела имеет шкалу от 200 до 800 метров с шагом 100 метров. При плюсовой температуре прицеливание проводится по мушке. Если она опускается ниже нуля, то мушка откидывается и ориентиром служит выступ на ее основании.

Характеристики РПГ-16

Ниже указаны основные характеристики РПГ-16:

масса оружия, кг – 10,3;прицельная дальность, м – 800;дальность прямого выстрела, м – 520;практическая скорострельность, выстр./мин – 5-6;расчет, чел. – 2.

Описание конструкции

ГП-25 – это однозарядный нарезной гранатомет, заряжаемый с дула. Оружие состоит из трех частей: казенника, ствола с креплением и прицелом, а также ударно-спускового механизма. Для переноски гранатомета его обычно разбирают на две части: ствол с прицелом и креплением, а также казенник с ударно-спусковым механизмом. В комплект гранатомета также входит специальный резиновый затыльник для приклада и инструменты для чистки и обслуживания оружия.

Длина ствола ГП-25 составляет пять калибров гранатомета (205 мм), он имеет 12 правосторонних нарезов, специальный подпружиненный фиксатор удерживает гранату в канале ствола.

Ударно-спусковой механизм ГП-25 – куркового типа, самовзводной. Спуск гранатомета движется прямолинейно, с помощью зацепа он оттягивает назад курок и сжимает боевую пружину. Затем курок срывается с зацепа и досылает вперед ударник, который и разбивает капсюль гранаты. ГП-25 имеет флажковый предохранитель с двумя положениями, а также специальный механизм, который блокирует ударный механизм, в случае, если гранатомет неправильно установлен на автомате. Фиксатор в стволе также связан с ударным механизмом и если граната дослана не полностью, то совершить выстрел невозможно – блокируется ударник.

Для удобства стрелка ГП-25 оснащен пластиковой пустотелой рукоятью.

Прицельные приспособления гранатомета позволяют вести огонь прямой и полупрямой наводкой. Максимальная дальность как навесной, так и настильной стрельбы составляет 400 метров.

Гранатомет можно разрядить при помощи специального экстрактора.

Стандартным выстрелом для ГП-25 является ВОГ-25, который изготовлен по безгильзовой схеме. Это означает, что и капсюль, и метательный заряд находится внутри его корпуса (в донной части). Подобное схема позволила значительно упростить конструкцию боеприпаса, а также в несколько раз повысить скорострельность оружия.

Граната имеет стальной корпус, под которым находится картонная сетка, способствующая рациональному образованию осколков во время подрыва.

Граната оснащена головным взрывателем контактного действия с дальним взведением и самоликвидатором. На боевой взвод боеприпас становится на дистанции 10-40 метров от дульного среза. Самоликвидатор срабатывает через 12-14 секунд после выстрела.

Кроме боеприпаса ВОГ-25, ГП-25 может использовать «прыгающие» гранаты ВОГ-25П и гранату «Гвоздь» со слезоточивым газом. ВОГ-25П имеет специальный заряд, который срабатывает после столкновения гранаты с препятствием и подбрасывает ее на 0,5-1 метр. И только потом срабатывает взрыватель.

ВОГ-25 имеет эффективный радиус поражения пять метров.

Принцип стрельбы из гранатомета

Для загрузки снаряда влево откидывается сопло, досылка заряда проводится вручную. При закрытии затвора происходит замыкание контактов электрической цепи, встроенной в узел. Наводчик взводит пусковой механизм, используя предназначенную для этого рукоятку. Он же ожидает команды для нажатия гашетки, приводящей генератор. Он подает разряд, запускаемый электрикой в казенной части. Воспламенитель гранаты зажигает пусковой заряд, боеприпас выталкивает из ствола. Диафрагма остается в стволе.

Памятка на боеприпасе

Граната начинает вращаться в процессе движения по стволу за счет отверстиям в хвостовой части. Так повышается кучность, поскольку вращение стабилизирует снаряд.

Во время разгона боеприпаса по стволу увеличивается давление пороховых газов. При достижении предельных показателей разрушается диск, находящийся в хвостовой части, оставшейся в стволе. За счет этого избыточное давление выходит через сопло, минимизируется отдача.

После выхода из ствола на хвостовой части гранаты раскрываются лопасти. Происходит это за счет центробежной силы и давления набегающего потока воздуха. Маршевый двигатель запускается в 15-20 метрах от гранатомета.

Расчет может не дожидаться завершения полета, как это требуется для управляемых ракет. Можно сразу после выстрела откинуть затвор и зарядить новую гранату. Оставшаяся от предыдущего снаряда часть выбрасывается автоматически при открытии затвора.

История боевого применения

Противотанковый безоткатный гранатомет СПГ-9 оказался крайне успешным оружием, поэтому «Копье» состоит на вооружении организаций и стран, которым требуется недорогое и эффективное оружие.

Во время обеих чеченских использовался как федеральными войсками, так и чеченскими сепаратистами. Помимо этого, СПГ также используется курдистанскими повстанцами в боевых действиях в Турции. Также на 2021 год СПГ-9 эксплуатируется шестью странами мира.

Из-за малой массы СПГ-9 может устанавливается на автомобилях Тойота Хайлюкс, широко используемых террористическими организациями по всему миру. Простота конструкции позволяет использовать СПГ практически на любом шасси, в том числе смонтированным на бронетехнике.

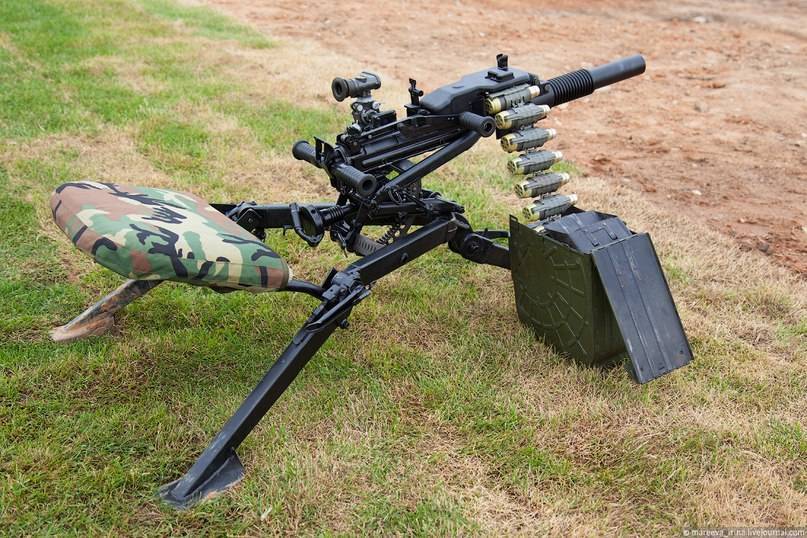

Фото АГС-17

Акустическая система «СОВА» на гранатомете АГС-17

Похожее

Гранатомет АГС-17. Дальность стрельбы. Вес. Размеры. Калибр

Гранатомет РПГ-7. Дальность стрельбы. Вес. Размеры. Калибр

Гранатомет СПГ-9 Копье. Дальность стрельбы. Калибр. Вес. Размеры

Гранатомет РПГ-18 Муха. Дальность стрельбы. Вес. Размеры. Калибр

РГ-6 «Гном» (6Г30) – ручной револьверный гранатомет

Гранатомет АГС-40. Вес. Скорострельность. Калибр. Дальность стрельбы

Гранатомет АГС-30. Дальность стрельбы. Вес. Размеры. Скорострельность

МРО-А “Бородач” – малогабаритный реактивный огнемет калибр 72,5-мм

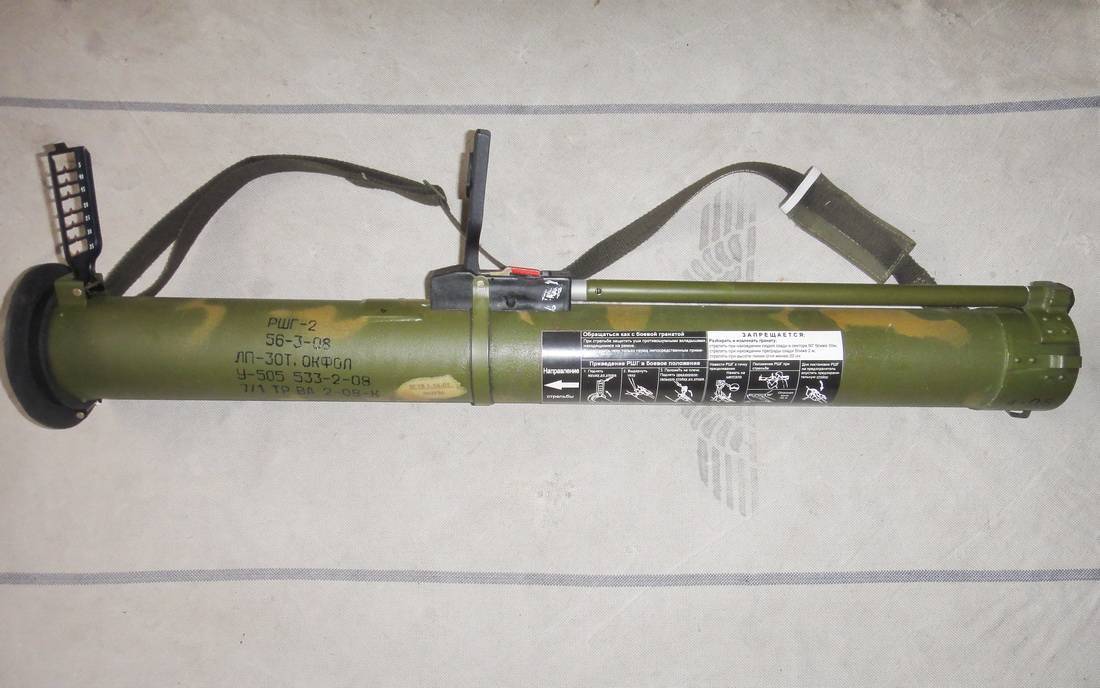

РШГ-2 – гранатомет калибр 72,5-мм

Гранатомет РПГ-26 Аглень. Дальность стрельбы. Вес. Размеры

РПО «Шмель» – реактивный пехотный огнемет калибр 93-мм

Гранатомет РПГ-32. Размеры. Вес. Дальность стрельбы. Калибр

РШГ-1 – реактивная штурмовая граната

Гранатомёт «Пенал»

ГП-25 «Костер» – подствольный гранатомет калибр 40-мм

АРГБ – автоматический ручной гранатомет Барышева

РГС-50М – ручной гранатомет специальный

Гранатомет РПГ-22 Нетто. Дальность стрельбы. Вес. Размеры. Калибр

Гранатомет РПГ-16 Удар. Дальность стрельбы. Вес. Размеры

Гранатомет РПГ-2. Дальность стрельбы. Вес. Размеры. Калибр

ДП-61 «Дуэль» – противодиверсионный гранатомет

БС-1 РГА-86 «Тишина» / БС-1М 6С1 «Канарейка» подствольный гранатомет

РПО ПДМ-А «ШМЕЛЬ-М» – реактивный пехотный огнемет повышенной дальности и мощности

Гранатомет РПГ-30 Крюк. Дальность стрельбы. Вес. Размеры

Гранатомет РПГ-29 Вампир. Дальность стрельбы. Вес. Размеры

ГМ-94 – российский помповый гранатомет калибр 43-мм

РГМ-40 «Кастет» – ручной гранатомет калибр 40-мм

ГП-34 – подствольный гранатомет калибр 40-мм

ТКБ-0249 «Арбалет» – ручной гранатомет

РПГ LAW M72 – американский противотанковый гранатомет

Гранатомет РПГ-28 Клюква. Дальность стрельбы. Вес. Размеры. Калибр

«Бур» – малогабаритный многоразовый гранатомет

Гранатомет РПГ-27 Таволга. Дальность стрельбы. Вес. Размеры. Калибр

ГП-30 «Обувка» / ГП-30У «Гранат» / ГП-30М подствольный гранатомет

ОКГ-40 «Искра» – подствольный гранатомет

МРГ-1 «Огонёк» – гранатомётный комплекс калибр 55-мм

РПО «Рысь» – реактивный пехотный огнемет

ДП-64 «Непрядва» – двуствольный противодиверсионный гранатомет

«Буря» (Изделие ДМ) – гранатомет-карабин

Гранатомет-лопата «Вариант»

«Дятел» (Изделие «Д») – гранатомет-пистолет

ВГ-44 и ВГ-45 – винтовочные гранатометы

РГС-33 – ручной гранатомет специальный калибр 33-мм

Гранатомет ТКБ-0134 «Козлик»

Гранатометный комплекс «Витрина»

ДП-65 – гранатометный комплекс калибр 55-мм

You have no rights to post comments

Гранатомет РПГ-22 «Нетто»

РПГ-22 «Нетто» в походном положении

Гранатомет одноразового применения РПГ-22 «Нетто», предназначен для борьбы с танками, боевыми машинами пехоты, самоходными артиллерийскими установками и другими бронированными объектами противника. Кроме того, реактивная противотанковая граната может применяться для уничтожения живой силы противника, находящейся в укрытиях, а также в сооружениях городского типа.

В 1979 году, через семь лет после принятия на вооружение РПГ-18 «Мухи», на полигонные испытания была представлена реактивная противотанковая граната — РПГ-22 «Нетто». Появление нового образца было обусловлено уже недостаточной к тому времени бронепробиваемостью РПГ-18 и необходимостью создания гранатомёта одноразового применения однотрубной конструкции.РПГ-22 в боевом положении Пусковое устройство системы РПГ-22 представляет собой тонкостенную трубу, с которой телескопически связан насадок, предназначенный для удлинения дульной части трубы ствола в боевом положении. Труба и насадок при разведении составляют ствол пусковой установки (ПУ). Труба ПУ изготовлена из того же стеклопластика, что и РПГ-18, а насадок из полиамида ПА6-211-ДС. С торцов пусковое устройство закрыто откидными крышками.

До перевода в боевое положение РПГ-22 закрыто передней и задней крышками. Для перевода РПГ-22 из походного положения в боевое необходимо: — выдернуть чеку и выдвинуть насадок вперёд до упора, при этом передняя крышка откидывается вниз, мушка освобождается от кожуха и под действием своей пружины откидывается вверх, принимая вертикальное положение; — сдвинуть назад до упора тягу, при этом задняя крышка под действием пружины и упругих сил петли поворачивается на оси и сбрасывается с ПУ; — повернуть предохранительную стойку вверх до упора, при этом происходит взведение ударно-спускового механизма.

Калибр, мм	73
Длина в походном положении, мм	755
Длина в боевом положении, мм	850
Масса, кг	2,7
Начальная скорость, м/с	133
Дальность прямого выстрела, м	160
Бронепробиваемость, мм (под углом 60° oт нормали)	200

На мушке имеются прицельные марки с цифрами «5», «15», «25», соответствующими дальностям стрельбы на 50, 150 и 250 метров. На марке « 15» находятся дальномерные выступы, расстояние между которыми соответствует проекции ширины танка на дальности 150 метров. Для стрельбы в условиях ограниченной видимости (до 100 м) на мушке имеется выступ, а на предохранительной стойке прорезь. Так же на предохранительной стойке, в которой крепится диоптр, нанесены знаки «-» и «+» для введения температурных поправок при выстреле на температуру окружающего воздуха от -50°С до 0°С и от 0°С до +50°С.

Реактивная противотанковая граната РПГ-22 представляет собой реактивный снаряд с кумулятивной бронебойной боевой частью калибром 72.5мм и пороховым реактивным двигателем, полностью отрабатывающим в стволе одноразового пускового устройства. Стабилизация гранаты на траектории осуществляется при помощи складных стабилизаторов и придаваемого ими гранате осевого вращения. Скорость вылета гранаты из пускового устройства — порядка 130 м/с.

Реактивный заряд двигателя, в отличие от РПГ-18, представляет собой заряд «щёточного типа» из пороха марки 7/1 ТР В/А. Он представляет собой пучок трубчатого пороха, защемлённый с переднего торца. Такая конструкция заряда позволяет повысить единичный импульс и уменьшить время работы двигателя. Головная часть гранаты снаряжена ВВ марки «Окфол».

макет РПГ-22

Производство выстрела осуществляется нажатием на спусковой рычаг (заднее плечо шептала). При выстреле позади пускового устройства образуется опасная зона глубиной до 30 метров с разбросом 90 градусов.

Перевод системы РПГ-22 из боевого положения в походное не предусмотрен. В случае неиспользования гранаты предусматривается разряжание её выстрелом в сторону противника или в безопасном направлении.

По результатам полигонных и войсковых испытаний в 1981 году реактивная противотанковая граната РПГ-22 «Нетто» была принята на вооружение Советской Армии, но к этому времени, а точнее в 1980 году, было утверждено тактико-техническое задание (ТТЗ) на разработку реактивной противотанковой гранаты повышенной эффективности с гранатомётом одноразового применения РПГ-26 «Аглень».

Гранатомет CПГ-9 «Копье»

CПГ-9 «Копье» Гранатомет CПГ-9 «Копье» был принят на вооружение ВС СССР в 1963 году.

Его появление обусловило стремление повысить дальность эффективного огня противотанковых средств мотострелковых подразделений.

Начальная скорость гранаты при вылете — 435 м/с.

После выстрела реактивный двигатель разгоняет гранату до 700 м/с. Высокая скорость обеспечивает лучшую настильность траектории, сокращает время полета гранаты, что позволяет уменьшить величины поправок на боковой ветер и движение цели.

Бронепробиваемость кумулятивной гранаты выстрела ПГ-9В составляет 300 мм, а гранаты модернизированного выстрела ПГ-9ВС — 400 мм.

Этого вполне достаточно для поражения танков всех типов, не имеющих динамической защиты, а также любой другой бронетехники.

CПГ-9 Надежность действия и высокая бронепробиваемость при небольшом калибре гранаты (всего 73 мм) послужили основой для разработки 73-мм орудия 2А28 «Гром» и выстрела ПГ15В, вошедших в комплекс вооружения боевой машины пехоты БМП-1.

Расчет СПГ-9 состоит из четырех человек: командира, наводчика, заряжающего и подносчика. Этот расчет способен переносить гранатомет в разобранном (походном) положении на большие расстояния, а также перемещать СПГ-9 в боевом положении при смене огневых позиций.

Наибольшая масса гранатомета (с ночным прицелом) достигает 57,6 кг. Поражение танков и других бронетанковых целей, а также огневых средств противника в сооружениях и укрытиях обеспечивается на дальностях до 1300 м.

СПГ-9 при стрельбе Огонь по танкам наиболее эффективен в пределах дальности прямого выстрела — 800 м. На этой дальности высота траектории полета гранаты не превышает 2 м, т.е. высоты танка.

Наличие оптического прицела ПГО-9 с 4,2-кратным увеличением обеспечивает высокую точность наведения гранатомета.

Для повышения огневых возможностей мотострелковых подразделений в борьбе с живой силой противника несколько позже к СПГ-9 был разработан выстрел с осколочной гранатой — ОГ-9В. В отличие от ПГ-9В новый выстрел не имеет реактивного двигателя. Под новинку был модернизирован и сам гранатомет, получивший наименование СПГ-9М.

СПГ-9 при перезаряжании Для парашютно-десантных подразделений он комплектуется съемным колесным ходом. Такой вариант носит название СПГ-9ДМ.

Модификации: — СПГ-9 – базовая, с треножным станком и оптическим прицелом ПГО-9. — СПГ-9Д – десантный вариант базовой модификации с колёсным станком массой 15,9 кг. — СПГ-9Н – вариант базовый, укомплектованный ночным прицелом 1ПН52. — СПГ-9М(Н) – модернизированный вариант базовой модели имеющий: прицел ПГОК-9, складные рукоятки переноски, телескопическую (раздвижную) переднюю ногу станка-треножника. — СПГ-9МД(Н) – десантный вариант СПГ-9М с колёсным станком. Общий вес – 64,5 кг.

Калибр, мм	73
Масса ствола с прицелом, кг	47,6
Масса треножного станка, кг	12
Масса колёсного станка, кг	15,9
Длина, мм	2100
Длина ствола, мм	850
Длина выстрела, мм	670
Скорострельность, выстр/мин	5-6

Различные модификации СПГ-9

На основе базовой модификации СПГ-9 было создано несколько модификаций гранатомётов, которые отличаются различными дополнениями и дополнительными или модифицированными устройствами:

• СПГ-9Д. Данная модификация создавалась специально для использования в десантных подразделениях. Так как десант должен действовать стремительно, тренога оснащалась колёсами;
• СПГ-9Н. Эта модификации практически нечем не отличалась от базовой модели. Литера «Н» в названии говорит о том, что вместо оптического прицела гранатомёт оснащался ночным прицелом ПГН-9;
• СПГ-9ДН является десантной модификацией гранатомёта, оснащённой ночным прицелом;
• СПГ-9м – это модернизированная версия гранатомёта СПГ-9. Имеет прицельное приспособление новой модели ПГОК-9. Появилась передняя телескопическая нога у станка;
• СПГ-9МД – десантная версия обновленной модели;
• СПГ-9МН – версия с ночным прицелом;
• СПГ-9ДМН – десантная ночная обновленная версия.

Оружие спецназа

РПГ-2

Противотанковый гранатомет РПГ-2 с гранатойПГ-2В.

Стабилизатор гранаты раскрыт, сзади к гранате присоединен метательный заряд

Калибр:

40 мм ствол, 82мм боевая частьгранаты

Тип:

динамореактивный (безоткатный)

Длина:

650 мм

Вес:

2,83 кг тело гранатомета, 4.67 кг сгранатой

Эффективная дальность стрельбы:

100-150 м

Бронебойность:

200 мм

Противотанковый гранатомёт РПГ-2

был принят на вооружение советской армии в 1949 году. Этот гранатомёт использовался в СССР до 1960х годов, когда ему на смену пришел более совершенный и эффективный гранатомёт РПГ-7. Кроме СССР РПГ-2 широко использовался во многих странах, повоевав на Ближнем востоке и во Вьетнаме. Единственным типом боеприпаса для РПГ-2 являлась противотанковая кумулятивная граната ПГ-2В с надкалиберной боевой частью. Запуск гранатыосуществлялся при помощи заряда из дымного пороха вкартонной гильзе, переносившегося отдельно и присоединяемого к гранате перед заряжанием. Граната динамореактивная, то есть выстреливаемая из ствола гранатомета по безоткатной схеме. Выстрел производится при нажатии на спусковой крючок, причем предварительно необходимо вручную взвести курок, расположенный позади рукоятки управления огнем. Ствол гранатомета ненарезной, снаружи в задней части закрыт деревянным кожухом, защищающим стрелка от ожогов. В полете граната стабилизируется шестью перьями стабилизатора, в транспортном положении обернутыми вокруг хвостовой части гранаты. Прицеливание осуществляется при помощи открытого прицела. Штатный расчет гранатомёта — 2 человека, стрелок и подносчик боеприпасов. Стрелок переносит на себе гранатомёт и три гранаты в специальном ранце, подносчик переносит еще три гранаты.

Калибр гранатомета РПГ-2 40 миллиметров.

Пусковое устройство представляет собой стальную трубу с деревянными накладками в средней части, служащими для предотвращения ожогов при выстреле и позволяющими более комфортно пользоваться гранатомётом в условиях низких температур. Гранатомёт оборудован простым механическим прицелом, позволяющим вести прицельный огонь на дистанцию до 150 метров.

Для стрельбы используется надкалиберная кумулятивная противотанковая граната ПГ-2 калибра 82 мм, способная пробивать до 180 миллиметров брони. Начальная скорость гранаты — 84 м/с.

Гранатомёт, снаряжённый гранатой, имеет длину 120 сантиметров и весит 4,48 килограмма.

Смотрите так же на Спецназ.орг:

• АГС-40 «Балкан»
• Бесшумный гранатомет / пистолет «Изделие Д» («Дятел»)
• Бесшумный гранатомет / карабин «Изделие ДМ» («Буря»)
• РГС-50М
• ГМ-94

Модификации

Работа по модернизации системы практически не останавливалась, что породило несколько модификаций. Так же это позволило создать оружие настолько удачное, что применяется в войсках до сих пор. С учетом опыта, полученного при создании пехотного гранатомета, конструкторы позже разрабатывали гладкоствольное орудие для первых БМП и БМД.

«Копье» представляет 2-е поколение отечественных гранатометных систем.

Данная версия была доработана с учетом потребностей десантников. Основным отличием является колеса на станине.

СПГ-9М

Обновленная версия, в которой было заменено прицельное приспособление. Прицел состоял из двух сочлененных сегментов: первый позволял стрелять прямой наводкой, второй – использовать утяжеленные осколочные боеприпасы. Станок был оснащен телескопической «ногой» спереди.

Оружие десанта, оснащенное новым прицелом, фактически гибрид предыдущих двух версий.

Прицельное приспособление для ведения боя в ночное время суток. Прицел инфракрасный пассивный, разработан специально для применения на СПГ-9.

Помимо указанных модификаций известны модели с аббревиатурой:

• ДН;
• МН.

Оба варианта отличаются от базовых (Д, М) наличием прицела для ночного боя.

Эксплуатанты

Страны, которые используют РПГ-7

Республика Абхазия Республика Абхазия Азербайджан Азербайджан Албания Албания Алжир Алжир Ангола Ангола Армения Армения Афганистан Афганистан Белоруссия Белоруссия Бенин Бенин Буркина-Фасо Буркина-Фасо Бурунди Бурунди Болгария Болгария производится корпорацией Арсенал как ATGL-L. Венесуэла Венесуэла Вьетнам Вьетнам Гамбия Гамбия Гана Гана Гвинея Гвинея Гвинея-Бисау Гвинея-Бисау Экваториальная Гвинея Экваториальная Гвинея Грузия Грузия копия гранатомёта производится научно-техническим , под названием RPG 7G. Египет Египет Копия производится предприятием Sakr, под названием Sakr RPG 7.

Эритрея Эритрея Эстония Эстония Эфиопия Эфиопия Замбия Замбия Зимбабве Зимбабве Израиль Израиль Индонезия Индонезия Ирак Ирак Копия Al-Nassira. Иран Иран Производится компанией DIO под названием DIO RPG-7 Saghegh. Также производится укороченная и облегчённая версия для спецподразделений. Йемен Йемен Иордания Иордания Кабо-Верде Кабо-Верде Казахстан Казахстан Камбоджа Камбоджа Канада Канада Кипр Кипр 850 Киргизия Киргизия КНР КНР копия гранатомёта производится для Народно-освободительной армии Китая как Type 69 RPG(от РПГ-7 отличается на 4 см меньшей длиной, а также отсутствием задней рукоятки). Республика Конго Республика Конго Демократическая Республика Конго Демократическая Республика Конго КНДР КНДР

Республика Косово Республика Косово Кот-д’Ивуар Кот-д’Ивуар Куба Куба Латвия Латвия Либерия Либерия Ливия Ливия 2300 Ливан Ливан 3250 Литва Литва 403 Мавритания Мавритания 48 Мадагаскар Мадагаскар Македония Македония Малайзия Малайзия 584 Мальдивы Мальдивы Мали Мали Мальта Мальта Марокко Марокко Мексика Мексика Мьянма Мьянма Мозамбик Мозамбик Молдавия Молдавия Монголия Монголия

Намибия Намибия Непал Непал Нигер Нигер Никарагуа Никарагуа Пакистан Пакистан Перу Перу Польша Польша Приднестровье Приднестровье Руанда Руанда Россия Россия Румыния Румыния копия гранатомёта была произведена на Carfil SA как AG-7. Сейшельские Острова Сейшельские Острова Сирия Сирия Сьерра-Леоне Сьерра-Леоне Словакия Словакия Словения Словения Сомали Сомали Сомалиленд Сомалиленд Судан Судан копия гранатомёта произведена Military Industry Corporation как Sinar.

Сербия Сербия США США Таджикистан Таджикистан Таиланд Таиланд Танзания Танзания Того Того Туркмения Туркмения Турция Турция Уганда Уганда Узбекистан Узбекистан Украина Украина Венгрия Венгрия Филиппины Филиппины Финляндия Финляндия Хорватия Хорватия Чад Чад Чехия Чехия Черногория Черногория Чили Чили Шри-Ланка Шри-Ланка Южно-Африканская Республика Южно-Африканская Республика Южная Осетия Южная Осетия

Также РПГ-7 используется незаконными вооружёнными формированиями и организованной преступностью практически во всех странах мира.

Задержки при стрельбе и способы их устранения

31. Гранатомет при надлежащем уходе и правильном сбережении является надежным и безотказным оружием

Однако в результате неосторожного обращения с гранатометом, загрязнения и износа частей, а также при неисправности выстрелов могут быть задержки при стрельбе

Возможные неисправности	Причина неисправности	Способ устранения неисправности
Невоспломенение порохового заряда (осечка)	Плохой контакт диафрагмы порохового заряда с контактами контактного устройства. Не полностью закрыт затвор. Загрязнены или неисправны контакты. Не поставлен один или оба контакта. Неисправна электроцепь выстрела. Неисправна электроцепь электростреляющего меанизма.	Выждав минуту, запереть гашетку предохранителем, открыть затвор, повернуть выстрел на 45—90°, дослать его вперед до упора, закрыть затвор и произвести повторно стрельбу. Закрыть затвор полностью. Прочистить или заменить контакты. Поставить контакт (контакты). Заменить выстрел. Гранатомёт подлежит осмотру и ремонту в мастерской.
Выстрел туго водит в канал ствола.	Загрезнён канал ствола или выстрел. Забоины на центрующем утолщении гранаты.	Протереть канал ствола и выстрела. Заменить гранату.
Затвор не доходит до крайнего переднего положения (не полностью закрыт).	Загрезнена кольцевая проточка в казённой части ствола. Загрезнены толкатели выбрасывающего механизма.	Прочистить кольцевую проточку. Прочистить толкатели.
Туго перемещается клин при открывании и закрывании затвора.	Загрезнён запирающий механизм.	Отделить затвор, прочистить и смазать проушину и фиксатор.
Тугое вращение затвора при его открывании и закрывании.	Загрязнение проушины затвора или фиксатора рукоятки.	Отделить затвор, прочистить и смазать проушину и фиксатор.

Конструкция

По своей сути, СПГ-9 («Копье») представляет собой динамо-реактивный гранатомет. Если применять в определении не технические термины, а простые слова, то это оружие – труба, оборудованная приспособлениями для пуска, заряжания и прицеливания, то есть примерно то же, что и обычное артиллерийское орудие. Дополняет сходство лафет, оборудованный поворотно-подъемным механизмом. В десантном исполнении он колесный, в обычном варианте это тренога, которую можно устанавливать выше или ниже в пределах от 39 до 70 см.

На ствол крепится рукоять для транспортирования, прицельная рамка с ползуном, термоизолирующий предохранитель и механизм извлечения гильзы. Затвор и пусковая система с генератором и предохранителем установлены на станине.

Можно использовать простой или оптический (четырехкратный ПГО-9) прицелы.

История создания

С середины прошлого столетия стало очевидно, что существующие гранатометы не способны эффективно бороться с тяжелой бронетехникой. Отмечались следующие направления для совершенствования:

• повышение пробиваемости брони;
• снижение веса для использования десантниками.

Руководство армии поручило ГСКБ-47 создать новое оружие, способное эффективно уничтожать танки. Были выбраны конструкторы В. И. Силин и А. Т. Алексеев. Был выдвинут ряд требований, с опорой на которые велась разработка:

1. Масса не более 30 килограмм;
2. Пробивать как минимум 300-миллиметровый броневой лист;
3. Максимальная неприхотливость в боевых условиях.

Проект получил обозначение «Копье» и первые прототипы поступили на испытания в 1962 году.

СПГ-9Д в походном собранном состоянии

Конструкторам так и не удалось добиться заявленной массы противотанкового орудия. После обсуждения удалось договориться на повышение допустимого веса до 50 килограмм.
