Ба-10

Польский поход Красной Армии

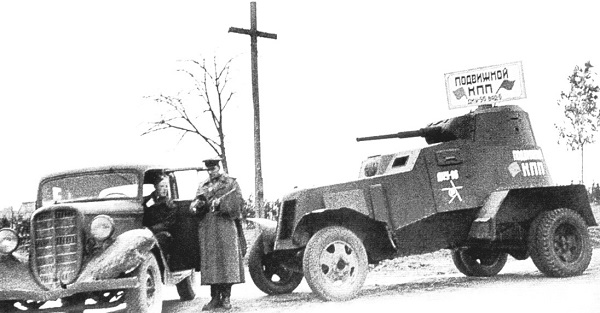

В сентябре 1939 г. БА-10 активно использовались в ходе Польского похода Красной Армии и приняли участие в боевых столкновениях как с польскими, так и немецкими войсками. Так, 18 сентября 1939 г. в бою у местечка Домбров БА-10 совместной атакой с легкими танками разбили колонну польских войск. При этом потери поляков составили 300 человек убитыми и 500 пленными, а также один танк, уничтоженный БА-10. Одной из наиболее сложных операций стали бои в Гродно, где Красная Армия столкнулась с организованной обороной, а в ходе столкновений на узких улицах города бронетехника оказалась очень уязвимой для пехоты противника.

Текст подготовил

Котов Максим Анатольевич, главный врач центра КТ «Ами», кандидат медицинских наук, доцент. Стаж 19 лет

Список источников

1. Котов М.А. Опыт применения компьютерной томографии в диагностике заболеваний органов дыхания у детей / Материалы X Невского радиологического Форума (НРФ-2018). – СПб., 2018, Лучевая диагностика и терапия. 2018. № 1 (9). — С. 149.
2. Панов А.А. Пневмония: классификация, этиология, клиника, диагностика, лечение, 2020.
3. Бова А.А. Пневмонии: этиология, патогенез, клиника, диагностика, 2016.
4. Chl Hong, M.M Aung , K. Kanagasabai , C.A. Lim , S. Liang , K.S Tan. The association between oral health status and respiratory pathogen colonization with pneumonia risk in institutionalized adults, 2018.
5. Yang-Pei Chang, Chih-Jen Yang, Kai-Fang Hu, A-Ching Chao, Yu-Han Chang, Kun-Pin Hsieh, Jui-Hsiu Tsai, Pei-Shan Ho, Shen-Yang Lim. Risk factors for pneumonia among patients with Parkinson’s disease: a Taiwan nationwide population-based study, 2016.
6. Клинические рекомендации по диагностике, лечению и профилактике тяжелой внебольничной пневмонии у взрослых. Министерство здравоохранения РФ, 2019.

Польский поход Красной Армии

В сентябре 1939 г. БА-10 активно использовались в ходе Польского похода Красной Армии и приняли участие в боевых столкновениях как с польскими, так и немецкими войсками. Так, 18 сентября 1939 г. в бою у местечка Домбров БА-10 совместной атакой с легкими танками разбили колонну польских войск. При этом потери поляков составили 300 человек убитыми и 500 пленными, а также один танк, уничтоженный БА-10. Одной из наиболее сложных операций стали бои в Гродно, где Красная Армия столкнулась с организованной обороной, а в ходе столкновений на узких улицах города бронетехника оказалась очень уязвимой для пехоты противника.

Описание конструкции[править]

Корпус и бронирование

Корпус сваривался из броневых листов. Детали корпуса и внутреннего оборудования, не связанные сварными швами, крепились при помощи пулестойких заклепок и болтов. Крепление броневого корпуса к раме шасси осуществлялось при помощи 6 основных кронштейнов.

Тип брони	стальная катаная
Лоб корпуса	10 мм
Борт корпуса	10 мм
Корма корпуса	6-10 мм
Крыша	6 мм
Днище	4 мм
Лоб башни	10 мм
Борт башни	10 мм
Корма башни	10 мм
Крыша башни	6 мм

Двигатель и трансмиссия

Проектировался двигатель ГАЗ-М-1, карбюраторный, 4-цилиндровый, жидкостного охлаждения, мощностью 50 л.с. Трансмиссия бронеавтомобиля механического типа с демультипликатором.

Ходовая часть

Ба-10 проектировался на модернизированном шасси грузовика ГАЗ-ААА, у которого была укорочена рама, усилена балка передней оси, передняя подвеска оснащена амортизаторами от модели ГАЗ-М-1, и представлял собой модернизированный вариант бронеавтомобиля БА-6. Для повышения проходимости в комплект оборудования БА-10 входили быстросъёмные гусеничные цепи типа «Оверолл», надеваемые при необходимости на задние ведущие колёса. Кроме того преодолевать неровности помогали установленные побортно свободно вращающиеся запасные колеса.

Конструкция

Бронеавтомобиль БА-10 выполнен по классической схеме с передним расположением двигателя и задними ведущими мостами, усилие на мосты передаётся через карданный вал, расположенный под днищем БА.

https://youtube.com/watch?v=yAUGzctvC_8

Моторное отделение находится в передней части автомобиля, полностью закрыто броневой сталью, для охлаждения впереди имеются две подвижные броневые створки, которые могли быть закрыты изнутри кабины БА во время боя.

Доступ для обслуживания осуществлялся через съёмные боковые панели. Двигатель 4-х цилиндровый, карбюраторный, мощность 50 л.с. Коробка передач механическая, пятиступенчатая.

Ходовая часть заимствована от бронеавтомобиля БА-6 с внесением технологических и прочностных изменений. Фактически это укороченная рама автомобиля ГАЗ ААА, с усиленными мостами и подкреплёнными передними балками.

Для улучшения проходимости на задние колеса автомобиля могли навешиваться цепные гусеницы, состоявшие из замкнутых цепей в два ряда и расположенных между ними редких грунтозацепов, они известны как тип «оверолл».

Стоит отметить интересное решение инженеров, на бронекузове автомобиля, перед отделением управления установлено два свободно вращающихся запасных колеса. Они могли помочь перебраться БА-10 через гряду или помочь выбраться из канавы. Сегодня это решение, пусть и эволюционировавшее в техническом плане, применяется на БРДМ-2.

Экипаж БА-10 состоял из 4-х человек: механика, стрелка-радиста, командира и наводчика.

В отсеке управления предусмотрены посадочные места для водителя и стрелка-радиста. Место стрелка радиста оборудовано шаровой установкой пулемёта ДТ. Для посадки и обзора при движении в бортах кабины расположены двери, с бронешторками и смотровыми щелями.

За отделением управления располагается боевое(БО).

В нем оборудованы стеллажи и ящики для снарядов 45 мм пушки и укладки для дисков пулемётов ДТ. Сверху БО установлена башня округлой формы, в которой установлена 45 мм пушка 20К и спаренный 7,62 мм пулемёт ДТ.

Прицеливание происходило при помощи телескопического и перископического прицела.

В башне находились места командира (он же заряжающий орудие), и наводчика. Ближе к днищу машины оборудованы протектированные топливные баки по 50 литров каждый.

Связь между членами экипажа осуществлялась через танковое переговорное устройство. На части машин устанавливали радиостанции, антенна только штыревого типа.

Конструкция и технические характеристики БА-10

• Вес — 5 100 кг;
• Длина — 4,7 м;
• Ширина — 2,1 м;
• Высота — 2,2 м;
• Вместительность — до 4х человек;
• Мощность силового агрегата — 50 лошадиных сил;
• Скорость по шоссе (максимальная) — 53 км/ч;
• Движение без дозаправки — 260-300 км.

Кузов броневика БА-10

Листы катаной стали использовали для сборки корпуса. Их соединяли между собой сваркой. Толщина варьировался в зависимости от части кузова:

• Нижняя часть — 4-6 миллиметров;
• Основная часть — 8-9 миллиметров;
• Лобовая часть и башня — 10 миллиметров.

Листы расположили под разными углами наклона для улучшения пулестойкости. Отдельную защиту установили для топливных баков.

В средней части на каждом борту разместили прямоугольные двери для загрузки и выгрузки состава. На каждую дверь установили небольшие обзорные окна. В боевых условиях они закрывались бронезаслонками с небольшими щелями для осмотра местности. Петли находились внутри.

Управленческий отсек находился за моторным отделением. Слева располагалось сиденье водителя, справа — стрелка. Стрелок управлял пулемётом, установленным в шаровой установке. Лобовое стекло, предназначенное для водителя, защищалось бронезаслонкой с обзорной щелью.

Боевой отсек располагался за кабиной. Его крышу сделали ниже для уменьшения общей высоты БА-10 бронеавтомобиля. Башня конической формы вращалась по кругу. Сверху имелся люк, откидывающийся вперёд. Его использовали для осмотра окружения (не в боевых условиях) и для посадки и высадки. В условиях военных операций стрелок для обзора использовал небольшие щели, защищённые бронированными заслонками.

Вооружение

Огонь по противникам осуществлялся с помощью 45-миллиметровой пушки 20К и 7,62-миллиметрового пулемёта ДТ. Вертикальное наведение обоих ружей — от -20 до +20 градусов. За поворот башни отвечал стрелок. Он использовал ручной привод. Наводка на цели осуществлялась с помощью телескопического и перископического панорамного прицелов.

Моторное отделение

Располагалось перед кабиной. Под капот инженеры установили бензиновый двигатель с четырьмя цилиндрами карбюраторного типа. Объём — 3,28 литра. Охлаждение осуществлялось с помощью жидкостной системы. Мощность — 50 лошадиных сил при 2,2 тысячах оборотах. Мощность обеспечивала разгон до 53 км/ч по шоссе. Полной заправки хватало на 260-300 километров (зависело от дорожных условий).

Трансмиссия бронеавтомобиля БА-10 имела характерное строение для того времени. Сухое сцепление с одним диском, МКПП (4+1), демультипликатор, карданная и главная передачи и механический тормозной механизм. От тормозов на передних колёсах отказались. Вместо них в конструкцию ввели центральный тормоз в трансмиссии.

Капот делали из листов катаной стали. Для доступа техника к силовому агрегату и прочим техническим узлам капот откидывался вперёд. Он крепился к крыше усиленными петлями. Также по бокам имелись люки для быстрого доступа к моторному отделению.

Радиатор расположили перед силовой установкой. Перед ним установили V-образный бронелист для защиты. Он оснащался подвижными створками, которыми техник мог настраивать подачу воздуха. Охлаждению и вентиляции также способствовали щелевые жалюзи, находящиеся на бортах моторного отсека.

Ходовка

Состояла из трёх осей, колёсная формула — 6х4. Для усиления передней балки установили гидравлические амортизаторы. Полуэллиптические листовые рессоры добавили в устройство задней подвески для повышения прочности.

ГК шины имели размер 6,50-20. Передняя ось оснащалась односкатными колёсами. Для ведущих задних осей использовали двухскатные. Также присутствовала дополнительная свободно вращающаяся ось с запасными колёсами. Она располагалась в нижней части бортов моторного отсека. Дополнительная ось помогала преодолевать различные углубления, не давая машине «сесть» на днище. Характеристик хватало для преодоления 24-градусных склонов.

Чтобы улучшить проходимость броневика БА-10 по бездорожью, экипаж мог оперативно надеть гусеничные цепи на задние ведущие оси. Колёса передней оси защищались обтекаемыми крыльями. На задних осях установили плоские крылья. Такое конструкционное решение позволило добавить в устройство ящики для хранения запасных деталей и необходимых инструментов.

Остальное оснащение

Для передвижения ночью использовались фары. Они устанавливались в бронекожухи и крепились кронштейнами. Некоторые экземпляры на борту имели радиостанцию. Связь между членами боевого состава осуществлялась с помощью переговорного устройства. Экранированное электрооборудование способствовало бесперебойной связи.

Халхин-Гол, 1939 год

Военным дебютом и наиболее успешной кампанией в истории БА-10 стали боевые действия в Монголии в районе реки Халхин-Гол в мае-сентябре 1939 г. БА-10 приняли участие практически во всех заметных операциях в монгольской степи: начальных боях, Баин-Цаганском побоище, операции по окружению и уничтожению японской группировки в августе 1939 г. В отличие от своего прототипа БА-6, бронеавтомобиль показал хорошую проходимость. Сравнительно надежной оказалась и броневая защита, которая не пробивалась пулями крупнокалиберных пулеметов. БА-10 с успехом применялся как против пехоты, так и в боях с танками противника. В ходе боев выяснилось, что снаряды коротких 57-мм японских танковых пушек не в состоянии пробить даже легкой брони. В дальнейшем, в танковых боях японцы регулярно терпели поражение и в середине конфликта вообще вывели оказавшиеся бесполезными танки из зоны боевых действий.

Гораздо большую опасность для БА-10, как любых советских танков и бронеавтомобилей на Халхин-Голе представляли японские 37 мм противотанковые пушки. Именно на их огонь приходилась львиная доля советских потерь в бронетехнике. 37-мм снаряд легко пробивал броню легких танков и бронеавтомобилей, вызывая пожар. Среди советских офицеров, воевавших на БА-10 на Халхин-Голе и удостоенных, звания Героя Советского Союза можно выделить Виктора Алексеевича Аминева. В бою 4 июля 1939 г. при отражении японской танковой атаки его бронеавтомобиль подбил четыре танка противника. В последующих боях уничтожил еще несколько единиц бронетехники и два орудия противника. В. А. Аминев погиб в конце конфликта, когда его бронеавтомобиль 28 августа 1939 г. подорвался на мине. 7 ноября 1939 г. Аминеву было посмертно присвоено звание Героя Советского Союза. Общие безвозвратные потери БА-10 на Халхин-Голе составили 41 бронеавтомобиль, еще 178 машин требовали ремонта.

Фото БА-10

Броневой автомобиль БА-10, 1940 год.

Советский броневик БА-10 охраняет британскую колонну в Иране (Персии), 1941.

Экипаж бронемашины БА-10 старший сержант Е.Эндрексон и сержант В.Першаков со своим боевым другом — овчаркой Джульбарс.

Английские солдаты осматривают советский броневик БА-10М. Иран, лето 1941 года.

Похожее

БРДМ-2 ТТХ, Видео, Фото, Скорость, Броня

БМП К-17 Бумеранг ТТХ. Видео. Фото. Скорость. Броня

БМП-2 ТТХ, Видео, Фото, Скорость, Броня

БТР-80 ТТХ, Видео, Фото, Скорость, Броня

БМД-1 Двигатель. Вес. Размеры. Вооружение

БМП-1 ТТХ, Видео, Фото, Скорость, Броня

БМП-3 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Тигр ТТХ, Видео, Фото, Скорость, Броня

БТР-82А ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль КАМАЗ-63968 Тайфун-К ТТХ, Видео, Фото

БМД-4М «Бахча-У» ТТХ, Видео, Фото, Скорость, Броня

БМД-2 Двигатель. Вес. Размеры. Вооружение

БМПТ «Терминатор» ТТХ, Видео, Фото, Скорость, Броня

БТР-4 «Буцефал» ТТХ, Видео, Фото, Скорость, Броня

Тягач МТ-ЛБ ТТХ, Видео, Фото, Скорость, Броня

БТР-40 ТТХ, Видео, Фото, Скорость, Броня

БМП Б-11 Курганец-25 ТТХ, Видео, Фото, Скорость, Броня

БТР-60 ТТХ, Видео, Фото, Скорость, Броня

БТР-90 Росток, Бережок, Бахча-У ТТХ, Видео, Фото

БТР-152 ТТХ, Видео, Фото, Скорость, Броня

БРДМ-1 ТТХ, Видео, Фото, Скорость, Броня

БТР-50 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль Урал-63095 Тайфун-У ТТХ, Видео, Фото

БМП Т-15 Армата ТТХ. Видео. Фото. Скорость. Броня

КамАЗ-43269 Выстрел (БПМ-97) ТТХ, Видео, Фото, Скорость, Броня

Бронетранспортер БТР-Д ТТХ, Видео, Фото, Скорость, Броня

БМД-3 ТТХ, Видео, Фото, Скорость, Броня

ПРП-3 «Вал» и ПРП-4 «Нард» подвижные разведывательные пункты

Бронеавтомобиль ВПК-3927 Волк. Броня. Двигатель. Вес. Размеры

Бронеавтомобиль T-98 Комбат ТТХ, Видео, Фото, Скорость

БРДМ-3 — бронированная разведывательно-дозорная машина

Плавающий транспортер ПТС-4 ТТХ. Видео. Фото. Скорость. Броня

Украинский БТР-3 ТТХ, Видео, Фото, Скорость, Броня

БМП М2 «Брэдли» ТТХ, Видео, Фото, Скорость, Броня

БТР-МД «Ракушка» ТТХ, Видео, Фото, Скорость, Броня

БРМ-3К «Рысь» ТТХ, Видео, Фото, Скорость, Броня

15Ц56М «Тайфун-М» противодиверсионная машина

Бронеавтомобиль БА-10 ТТХ, Фото, Скорость, Броня

Р-149БМР «Кушетка-Б» — командно-штабная машина

Бронеавтомобиль БА-64 ТТХ, Видео, Фото, Скорость, Броня

Бронетранспортер БТР-Т ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Дозор-Б ТТХ, Видео, Фото, Скорость, Броня

БТР Б-10 Курганец-25 ТТХ. Видео. Фото. Скорость. Броня

БМО-Т — тяжелая машина огнеметчиков

Тягач ВТ-55А ТТХ, Фото, Скорость, Броня

УРАЛ-532362 «Лавина-Ураган» — водометный спецавтомобиль

Бронеавтомобиль БА-20 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль БА-11 ТТХ, Фото, Скорость, Броня

БРЭМ-К — бронированная ремонтно-эвакуационная машина

АЗМ — аэротранспортабельная землеройная машина

БРЭМ-Л «Беглянка» ремонтно-эвакуационная машина

РХМ-7 «Берлога» машина радиационной и химической разведки войск РХБЗ

СПМ — специальная гусеничная пожарная машина

УР-07М «Пересортировка» установка разминирования

Танковый мостоукладчик МТУ-90М ТТХ, Видео, Фото, Скорость

БММ-80 «Симфония» бронированная медицинская машина

БММ-Д «Травматизм» бронированная медицинская машина ВДВ

БТР Намер ТТХ, Видео, Фото, Скорость, Броня

БРЭМ-80У — ремонтно-эвакуационная машина

КДХР-1Н «Даль» — комплекс дистанционной химической разведки

«Мгебров-Рено» — бронеавтомобиль царской армии

РМ-Г «Десна» — ремонтная гусеничная машина

Бронеавтомобиль БА-30 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль ПБ-4 ТТХ, Фото, Скорость, Броня

Использование БА-10 в военных конфликтах

Первое практическое применение пришлось на 1939 году в сражении у реки Халкин-Гол. В последующие годы технику использовали для освобождения Польши и на войне с Финляндией. Основная часть экземпляров использовалась до 1944 года. В некоторых отрядах броневики среднего класса применяли до окончания ВОВ. В некоторых случаях бронеавтомобиль БА-10 использовали не только для разведки и охраны, но и для борьбы с вражескими танковыми отрядами.

В 1940 году финны захватили несколько экземпляров, которые впоследствии использовали для решения собственных боевых задач. Финские инженеры заменили советские силовые установки восьмицилиндровыми двигателями «Форд». Они развивали до 85 лошадиных сил. Три автомобиля продали шведской армии. Немецкие солдаты также захватили несколько моделей, которые в будущем использовались некоторыми пехотными отрядами, военной полицией и образовательными учреждениями.

В огне Великой Отечественной

К началу Великой Отечественной войны БА-10 являлся самым массовым средним бронеавтомобилем Красной Армии. Он применялся на всем протяжении всей Великой Отечественной войны и на всех фронтах. В боях сказывалась легкое противопульное бронирование бронеавтомобиля, которое оказывалась недостаточным в условиях быстрого развития противотанковых средств. И если известны отдельные случаи успешного применения БА-10 против немецких танков и мотопехоты, то большое количество БА-10 было потеряно в ходе лобовых атак от огня противотанковых средств противника. Кроме того, значительное число бронеавтомобилей было утрачено в условиях отступления из-за нехватки горючего и поломок. Выпуск бронеавтомобиля не прекратился и в период Великой Отечественной войны на Ижорском заводе, а с приближением линии фронта был перенесен в Ленинград на завод № 189, где продолжался вплоть до ноября 1941 г.

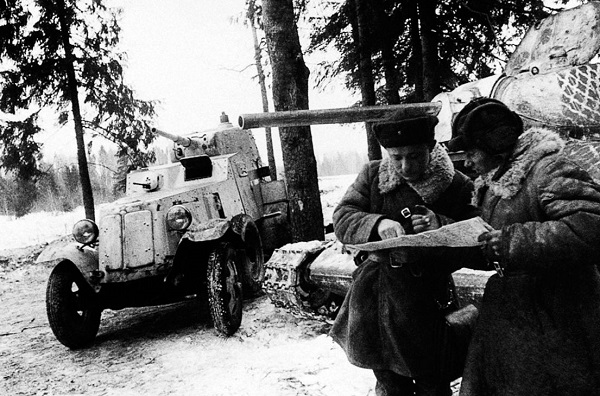

Ба-10 в битве под Москвой. Январь 1942 г. (war-book.ru)

Если на Ленинградском фронте в силу специфики позиционной борьбы и близости ремонтной базы БА-10 массово применялись вплоть до самого конца блокады, то на других фронтах этот бронеавтомобиль встречался все реже. К концу Великой Отечественной войны в действующей армии сохранились лишь отдельные единицы, которые использовались для связи, охраны штабов и не находились, как правило, на линии боевого соприкосновения.

Ба-10. 1-й Белорусский фронт, 1944 г. (war-book.ru)

Последней военной кампанией БА-10 стала советско-японская война, где этот бронеавтомобиль ограниченно применялся как частями Красной, так и Монгольской армий. До наших дней в качестве музейных экспонатов и памятников сохранилось лишь несколько бронеавтомобилей. Относительно редко БА-10 попадал и в кадры художественных кинофильмов. Один из немногих кинофильмов, где показана колонна БА-10 «Тимур и его команда» (1940г.).

Конструктивные особенности

Конструкция машины имеет ряд особенностей, на которые хочется обратить внимание. Корпус машины изготавливался из сваренных и клепаных броневых листов

В процессе создания броневого корпуса конструкторы постарались расположить броню под оптимальным углом. Посадка в машину осуществлялась через боковые двери, расположенные в центральной части бронированного корпуса. Характеристика, которая была озвучена экипажами броневиков, свидетельствовала о том, что машина была просторной и удобной для экипажа.

Следует отметить, что в отличие от ранних моделей БА 10 был бронеавтомобилем с полным бронированием. Толщина броневых листов на бортах составляла 8-9 мм. Лобовая и башенная броня была увеличена до 10 мм

Не обошли внимание создатели бронированной машины и днище. В этой части корпус имел толщину брони 4-6 мм

Нельзя сказать, что такая толщина брони спасала машину во время подрыва на фугасе, однако экипаж получал дополнительные шансы уцелеть в данной ситуации.

БА-6

Экипаж бронемашины БА-6 состоял из 4 человек. Благодаря более строгой весовой дисциплине массу бронеавтомобиля удалось уменьшить до 5120 кг при сохранении прочих тактико-технических параметров. С 1936 по 1938 год Ижорский завод выпустил 394 бронеавтомобиля БА-6.

Производство БА-6 на Ижорском заводе

1936 — 261

1937 — 133

Всего — 394

От БА-3БА-6внешне можно было отличить по отсутствию задней двери, задних смотровых лючков и подножки в кормовой части корпуса . Кроме того, колея задних колёс расширилась до 1600 мм (у БА-3 — 1585 мм), база между передней осью и центром подвески задней тележки уменьшилась до 3200 мм (против 3220 мм у БА-3), расстояние между задними мостами сократилось с 1016 мм (у БА-3) до 940 мм.

В ходовой части применялись колёса с пулестойкими шинами ГК, заполненными губчатой резиной.

Основное вооружение бронемашины БА-6, состоявшее из 45 мм пушки образца 1932 года (20-К) и спаренного с ней 7,62 мм пулемёта , было установлено в цилиндрической башне кругового вращения, аналогичной по конструкции башне танка Т-26, но с более скромным бронированием, толщина которого составляла 8 мм. В вертикальной плоскости пушка наводилась на цель в секторе от 2° до +22°. Вращение башни осуществлялось с помощью механического механизма поворота с ручным приводом. Возимый боекомплект, в состав которого входили 60 выстрелов и 3402 патрона, размещался частично в башне, а частично в корпусе бронеавтомобиля. В нише башни располагались два сотовых стеллажа на 40 снарядов, вдоль бортовых стенок башни имелись гнезда на 12 снарядов, вдоль стенок бронекорпуса в боевом отделении — ещё на 8. В четырёх стеллажах в башне и корпусе размещались магазины для пулемётов ДТ. Для ведения прицельной стрельбы в распоряжении наводчика имелись телескопический прицел ТОП образца 1930 года и перископический панорамный прицел ПТ-1 образца 1932 года.

На момент создания и в начальный период второй мировой войны бронеавтомобили БА-3, БА-6 и БА-10 имели наиболее мощное вооружение в мире среди средних и тяжёлых бронеавтомобилей. На британских и американских средних бронемашинах пушки калибра 37-40 мм появились только в 1942 году. Что же касается широко известного четырёхосного тяжелого бронеавтомобиля SdKfz 234/2 Пума, вооружённого 50 мм пушкой KwK 39 L/60, то его серийное производство началось ещё позже — в 1943 году.

Мощное вооружение было, пожалуй, главным и единственным достоинством отечественных средних бронеавтомобилей 30-х годов прошлого века. Опыт боевых действий выявил практическую невозможность их использования на передовой из-за недостаточной проходимости, и это в равной степени относится к немецким пушечным бронеавтомобилям, которые применялись главным образом вдоль оборудованных дорог. К существенным недостаткам БА-6 следует отнести слабое бронирование и отсутствие кормового поста управления.{sfn|Коломиец|2007|с=57}}.

На базе бронеавтомобиля БА-6 были выпущены следующие модификации: БА-6жд, БА-6М и БА-9.

Опытный образец БА-6, способный двигаться по железнодорожной колее, был построен в 1935 году. Для езды по рельсам на колёса бронемашины надевались специальные металлические бандажи с ребордами, однако сначала приходилось демонтировать внешние колёса на задних мостах машины, чтобы добиться попадания в размер рельсовой колеи. При движении по рельсам рулевое управление блокировалось в нейтральном положении. По железной дороге 5,9-тонный БА-6жд развивал скорость 55 км/ч и имел запас хода 110—150 км. Изготовлено 9.

Литература

• Коломиец М. Отечественные бронедрезины и мотоброневагоны. — М.: Стратегия КМ, 2005. — 87 с. — (Фронтовая иллюстрация № 5 / 2005). — 2000 экз. — ISBN 5-901266-01-3.
• Солянкин А. Г., Павлов М. В., Павлов И. В., Желтов И. Г. Отечественные бронированные машины. XX век. 1905–1941. — М.: «Экспринт», 2002. — Т. 1. — 344 с. — 2000 экз. — ISBN 5-94038-030-1.
• Бронедрезина //  :  / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
• А — Бюро военных комиссаров / . — М. : Военное изд-во М-ва обороны СССР, 1976. — 637 с. — (Советская военная энциклопедия :  ; 1976—1980, т. 1).
• Бронедрезина // Советский энциклопедический словарь / гл. ред. Прохоров А. М.. — 3-е изд. — М.: Советская энциклопедия, 1984. — С. 170. — 1600 с. — 1 000 000 экз.
• Солянкин А. Г., Павлов М. В., Павлов И. В., Желтов И. Г. Отечественные бронированные машины. XX век. 1941–1945. — М.: «Экспринт», 2005. — Т. 2. — 448 с. — 2000 экз. — ISBN 5-94038-074-3.

Конструкция бронеавтомобиля БА 6

Несмотря на то, что в основе конструкции нового бронеавтомобиля использовалось более прочное и надежное шасси автомобиля ГАЗ-ААА, броневик Ижорского завода не обладал высокими ходовыми качествами. Малый клиренс не обеспечивал хорошей проходимости машине в условиях бездорожья. Ведущие сдвоенные задние колеса часто забивались грязью и начинали пробуксовывать. В результате машина брюхом садилась в колею и становилась обездвиженной. Этот недостаток особенно ярко проявился в ходе зимней войны 1939-40 гг., где глубокий снежный покров становился непреодолимой преградой для колесных бронеавтомобилей наступающих частей Красной Армии.

Другим существенным недостатком конструкции советской бронированной машины являлось слабое бронирование. Толщина листов 8 мм предохраняла экипаж машины от винтовочных выстрелов. Попадание в машину пулеметных пуль крупных калибров, не говоря уже о попадании пушечных снарядов, ставило крест на броневике, как на боевой единице и несло угрозу жизни экипажа. В качестве средства ведения разведки, средние бронеавтомобили имели ограниченные возможности. Для использования во фронтальной атаке или в качестве средства усиления обороны, машина явно была не подготовлена.

Единственным плюсом, который мог в какой-то мере нивелировать имеющиеся недостатки конструкции машины, являлось вооружение бронеавтомобиля БА 6. Основным вооружением бронированной машины стала 45-мм пушка 20К, которая устанавливалась в башне. Вместе с ней в башне стоял курсовой 7,62 –мм пулемет ДТ. Экипаж бронеавтомобиля мог вести круговой обстрел, вращая башню собственными усилиями. Боекомплект орудия насчитывал 60 выстрелов. Большая часть снарядов хранилась в корпусе боевой машины. Прицельные приспособления, установленные на броневик, были представлены телескопическим прицелом и панорамным прицелом перископного типа.

Для придания мобильности пехотным и кавалерийским частям конструкторами Ижорского завода была разработана железнодорожная версия машины БА-6ЖД. На бронеавтомобиле вместо резиновых колес устанавливались скаты специальной конструкции, позволяющие машине передвигаться подобно мотодрезине непосредственно по рельсам. Бронированная машина передвигалась по рельсам со скоростью 55 км/ч, что делало ее удобным средство разведки, действуя в паре с бронепоездами.

Тактико-технические характеристики БА-10

Экипаж, чел.: 4Компоновочная схема: С кормовым расположением боевого отделенияПроизводитель: Ижорский заводГоды производства: 1938—1941Годы эксплуатации: 1938—1945Количество выпущенных, шт.: 3413

Вес БА-10

— 5,1 тонн

Размеры БА-10

— Длина корпуса, мм: 4450- Ширина корпуса, мм: 2100- Высота, мм: 2470- База, мм: передней и средней осями — 2730 мм, задней тележки — 940 мм- Клиренс, мм: 230

Броня БА-10

— Тип брони: стальная катаная- Лоб корпуса, мм/град.: 10- Борт корпуса, мм/град.: 10- Корма корпуса, мм/град.: 6—10- Днище, мм: 4- Крыша корпуса, мм: 6- Лоб башни, мм/град.: 10- Борт башни, мм/град.: 10- Корма башни, мм/град.: 10- Крыша башни, мм: 6

Вооружение БА-10

— Калибр и марка пушки: 45-мм обр. 1938 г. (20К)- Тип пушки: нарезная- Длина ствола, калибров: 46- Боекомплект пушки: 49- Прицелы: перископический ПТ-1, телескопический ТОП- Пулемёты: 2 × 7,62-мм ДТ-29

Двигатель БА-10

— Тип двигателя: рядный 4-цилиндровый карбюраторный жидкостного охлаждения- Мощность двигателя, л. с.: 50 при 2800 об/мин

Скорость БА-10

— Скорость по шоссе, км/ч: 52- Скорость по пересечённой местности, км/ч: 20- Запас хода по шоссе, км: 260- Запас хода по пересечённой местности, км: 200- Удельная мощность, л. с./т: 9,8

— Колёсная формула: 6 × 4- Тип подвески: зависимая на листовых рессорах, с гидравлическими амортизаторами- Удельное давление на грунт, кг/см²: 2,5- Преодолеваемый подъём, град.: 20- Преодолеваемый брод, м: 0,6

Использование БА-10 в военных конфликтах

Первое практическое применение пришлось на 1939 году в сражении у реки Халкин-Гол. В последующие годы технику использовали для освобождения Польши и на войне с Финляндией. Основная часть экземпляров использовалась до 1944 года. В некоторых отрядах броневики среднего класса применяли до окончания ВОВ. В некоторых случаях бронеавтомобиль БА-10 использовали не только для разведки и охраны, но и для борьбы с вражескими танковыми отрядами.

В 1940 году финны захватили несколько экземпляров, которые впоследствии использовали для решения собственных боевых задач. Финские инженеры заменили советские силовые установки восьмицилиндровыми двигателями «Форд». Они развивали до 85 лошадиных сил. Три автомобиля продали шведской армии. Немецкие солдаты также захватили несколько моделей, которые в будущем использовались некоторыми пехотными отрядами, военной полицией и образовательными учреждениями.

Конструкция

Бронеавтомобиль БА-10 выполнен по классической схеме с передним расположением двигателя и задними ведущими мостами, усилие на мосты передаётся через карданный вал, расположенный под днищем БА.

Моторное отделение находится в передней части автомобиля, полностью закрыто броневой сталью, для охлаждения впереди имеются две подвижные броневые створки, которые могли быть закрыты изнутри кабины БА во время боя.

Доступ для обслуживания осуществлялся через съёмные боковые панели. Двигатель 4-х цилиндровый, карбюраторный, мощность 50 л.с. Коробка передач механическая, пятиступенчатая.

Ходовая часть заимствована от бронеавтомобиля БА-6 с внесением технологических и прочностных изменений. Фактически это укороченная рама автомобиля ГАЗ ААА, с усиленными мостами и подкреплёнными передними балками.

Для улучшения проходимости на задние колеса автомобиля могли навешиваться цепные гусеницы, состоявшие из замкнутых цепей в два ряда и расположенных между ними редких грунтозацепов, они известны как тип «оверолл».

Стоит отметить интересное решение инженеров, на бронекузове автомобиля, перед отделением управления установлено два свободно вращающихся запасных колеса. Они могли помочь перебраться БА-10 через гряду или помочь выбраться из канавы. Сегодня это решение, пусть и эволюционировавшее в техническом плане, применяется на БРДМ-2.

Экипаж БА-10 состоял из 4-х человек: механика, стрелка-радиста, командира и наводчика.

В отсеке управления предусмотрены посадочные места для водителя и стрелка-радиста. Место стрелка радиста оборудовано шаровой установкой пулемёта ДТ. Для посадки и обзора при движении в бортах кабины расположены двери, с бронешторками и смотровыми щелями.

За отделением управления располагается боевое(БО).

В нем оборудованы стеллажи и ящики для снарядов 45 мм пушки и укладки для дисков пулемётов ДТ. Сверху БО установлена башня округлой формы, в которой установлена 45 мм пушка 20К и спаренный 7,62 мм пулемёт ДТ.

Прицеливание происходило при помощи телескопического и перископического прицела.

В башне находились места командира (он же заряжающий орудие), и наводчика. Ближе к днищу машины оборудованы протектированные топливные баки по 50 литров каждый.

Связь между членами экипажа осуществлялась через танковое переговорное устройство. На части машин устанавливали радиостанции, антенна только штыревого типа.
