Ак-47, акм и его модификации

Плюсы и минусы автомата

Несмотря на то, что АК-47 является легендарным оружием, которое зарекомендовало себя с лучшей стороны во многих войнах и вооруженных конфликтах XX века, мы не можем утверждать, что данная устаревшая модель лишена недостатков. Впрочем, и о положительных качествах, которые актуальны даже спустя 70 лет службы, забывать не стоит:

Интересное сравнение американской AR-15 и АК.

Таким образом, АК-47 до сих пор остается вполне пригодным оружием для ведения боевых действий. Однако его постепенно снимают с вооружения, поскольку появляются улучшенные современные аналоги. Взять тот же АК-15, который обладает не только усиленными ТТХ, но и поддерживает установку различного «обвеса» (в наличии сразу три крепежных кронштейна).

Об отличиях магазинов автоматов Калашникова обр.1949 г (АК)

• 09.09.2013автомат АК, Автомат Калашникова, АК-47, магазин к АК-47, отличия магазинов АК-47
• 0 комм.

Беря в руки до, казалось бы, мелочей, изученный автомат Калашникова, обычно не рассчитываешь найти в нём что-то новое. Однако при внимательном осмотре автоматов, выпущенных в разные годы, можно заметить, что некоторые их детали и даже узлы отличаются друг от друга и порой довольно заметно. Это естественно — АК был вполне живой конструкцией, совершенствующейся и развивающейся в процессе производства. Конечно, речь идет об изменениях, которые не меняли характер функционирования механизмов оружия, но улучшали его отдельные технологические, конструктивные и эксплуатационные свойства

Для исследователей истории автомата Калашникова и коллекционеров важно знать суть этих изменений и, особенно, время их внедрения в производство

Недавно мне удалось заглянуть в чудом сохранившиеся ремонтные документы на автомат АК обр.1949 г (в народе называемый обычно АК-47). Среди прочих интересных моментов, в них нашлась и таблица основных конструктивных отличий магазинов АК с разбивкой по годам введения в производство. Представляю эту таблицу читателям моего блога.

Основная «фишка» этого магазина для АК от Фаб Дефенс — конечно же счетчик патронов, который представлен двумя длинными окнами по бокам корпуса. Очень удобное нововведение, которое позволяет контролировать остаток патронов и планировать оптимальный момент для перезарядки.

Многие, кто видел этот магазин только на картинках, думают, что окна контроля остатка патронов сквозные и туда может набиваться грязь/снег/ветки и т.д., но на самом деле окна защищены прозрачным прочным пластиком, который предотвращает попадание загрязнений и посторонних предметов в магазин, которые могут привести к отказу подачи патронов.

Пластмассовые магазины на 5,45: сливовый, оранжевый, чёрный

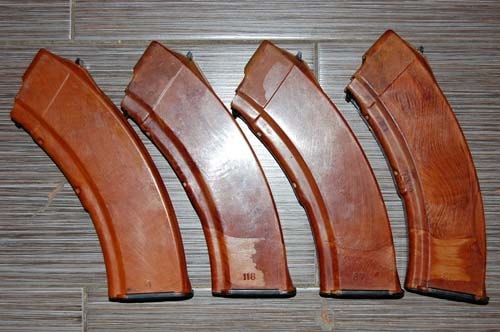

Бакелитовый магазин для АК

Комплектация АК

Приобретая подобный автомат, многие не знают, что вместе с ним идёт ещё и комплект.

1. Так, в качестве принадлежности к автомату идёт специальный шомпол. Он просто необходим для того, чтобы своевременно осуществлять очистку и смазку ствола, а также других частей оружия.
2. Протирка. Это средство, которое применяется для очистки или смазки канала ствола.
3. Ёршик просто необходим для того, чтобы чистить каналы изнутри достаточно тщательно.
4. В комплекте идёт специальная отвертка, которую ещё называют шпилькой. Она просто необходима в случае, если осуществляется разборка автомата.
5. Ну и наконец, пенал. Он просто необходим для того, чтобы аккуратно хранить протирку, ёршик, шпильки, отвёртки, а также другие важные составные части.
6. Ну конечно маслёнка, которая нужна для смазывания элементов

Конструкция автомата

Касательно конструкции нового АК-12, то здесь мнения разделились. Одни поклонники стрелкового оружия получили сильное разочарование — мол, новая модель АК сильно напоминала легендарный «калаш 74» дизайном и эргономикой. Ходили даже слухи, что новый АК выкрали и заменили его подделкой. Другие же, поклонники классики, остались вполне удовлетворены, получив новый АК в старом обличи. Каждый из них отчасти прав, но такая конструкция оружия являлась единственной эффективной после многолетних испытаний оружия.

Автомат АК-12. Конструкция

Давайте теперь поговорим о конструкции нового оружия. Автоматика винтовки работает за счет отвода пороховых газов при длинном ходе поршня и поворотного затвора. В винтовке было доработано УСМ и затворную группу.

У нового автомата ствол отличается лучшим качеством изготовления — канал ствола выполнен более профессиональней и точнее. В нем модифицированы нарезы и изменен пульный вход. Это в разы улучшило точность стрельбы.

Автомат АК-12 у солдата РФ

С двух сторон оружия размещены затворная задержка и флажок 4-х позиционного предохранителя-переводчика огня. Огонь можно вести непрерывно, одиночными выстрелами, сериями из 3-х выстрелов или поставить на предохранитель. Внедрение функционала затворной задержки вызвало массу восторга у пользователей, плюс ко всему в разы уменьшило время перезарядки винтовки.

В данной модели оружия рукоятка управления огнем немного сдвинута вперед, спусковая скоба укорочена. Кроме этого рычаг защелки магазина смещен назад и немного удлинен.

Рукоятка взвода размещена на затворе и имеет двустороннюю возможность установки — для левши или правши.  Крышка ствольной коробки автомата съемная. такое решение облегчило оружие, увеличило жесткость конструкции, а также позволило установить на автомат цельную планку Пикатинни (крайне актуально при установке длинных ночных прицелов).

Конструкция автомата АК-12

Цевье оружия напечатано на 3D-принтере. Под ним также размещена планка Пикатинни для установки различных дополнительных приспособлений.

Питание АК-12 осуществляется из коробчатых магазинов на 30 патронов с измененным подавателем. Для оружия также разработаны 4-х рядные коробчатые магазина на 60 патронов и опытные образцы барабанных магазинов на 96 боеприпасов. Кроме этого предусмотрена возможность питания от старых широко распространенных АКМ и АК-74. Чем не универсальное оружие?

В АК-12 используется пластиковый телескопический приклад. Он может складываться в обе стороны и имеет возможность регулировки как по длине, так и по высоте щеки. В разработках также имеется и не раскладной пластмассовый приклад, облегчающий вес оружия.

Автомат АК-12. Возможная комплектация

Новый автомат АК-12 оснащен новым дульным тормозом-компенсатором. Имеется возможность ведения стрельбы винтовочными гранатами иностранного производства или отечественными — ГП-25, ГП-30, ГП-34. Есть и второе применение дульного тормоза — ним можно разбивать стекла, ведь его передний край выполнен в виде твердосплавной коронки. Так же дульный тормоз можно заменить на глушитель.

Штатные прицельные приспособления автомата — комбинированный секторный прицел, имеющий обычную прорезь или апертурный целик. Целик вынесен к тыльной части ствольной коробки. Мушка регулируется как по горизонтали, так и по вертикали (при помощи отвертки из ЗИП набора). Кроме механических прицелов на оружие, благодаря планке Пикатинни, можно устанавливать и другие прицельные приспособления — различные оптические, коллиматорные прицелы, ПНВ и прочее.

СВК

Помимо АКМ и РПК Калашников разработал и снайперскую винтовку, получившую обозначение СВК. Снайперская винтовка Калашникова была создана в двух вариантах. Первый образец имел приклад с полупистолетной шейкой и наплывом для щеки на его левой стороне. Ствольная накладка полностью скрывала газоотводный механизм винтовки. Второй вариант винтовки был создан с целью наибольшей унификации со стоящим на вооружении автоматом Калашникова. Он имел аналогичные АК приклад, пистолетную рукоятку управления огнём и цевьё. Конструкции ствольной коробки и крышки ствольной коробки, а кроме того, рычажка предохранителя и открытых прицельных приспособлений также повторяли детали известного автомата. Винтовка фактически представляла собой укрупнённый автомат Калашникова, доработанный под более мощный патрон 7,62×54 мм R, с УСМ, допускающим ведение только одиночного огня. Предохранитель-переводчик режимов стрельбы расположен на правой стороне ствольной коробки. Питание — из сменного коробчатого магазина секторной формы ёмкостью 10 патронов. Короткая крышка ствольной коробки и пазы в передней части затворной рамы позволяли снаряжать присоединённый магазин из обоймы. На ствольной коробке слева имеется кронштейн для крепления оптического прицела. Винтовка Калашникова 1959 г. имела разрезную ложу, включавшую деревянные приклад, цевьё и ствольную накладку.
Однако в отличие от автомата и пулемёта, снайперская винтовка уступила в
конкурсе системе Драгунова.

Моды[]

Разборка автомата Калашникова

Считается правильным производить неполную разборку оружия для его очистки. Рассмотрим, как это осуществить, для того, чтобы не повредить оружием и не испортить его составные части.

1. Для начала аккуратно отсоедините магазин.
2. Обязательно проверьте, нет ли в патронном отделении оставленного патрона. Если он отсутствует, вам необходимо аккуратно переместить затвор, а затем плавно спустить курок.
3. Если вы используете прицел ночного видения, вам нужно аккуратно снять его. Затем, уберите из приклада пенал, в котором хранятся принадлежности.
4. Затем возьмите ёршик, шпильку и специальную протирку. Вам требуется отстегнуть шомпол, использовать его.
5. Удалите компенсатор, аккуратно повернув его по часовой стрелке.
6. Уберите крышку от коробки ствола. Для этого нужно нажать на специальные выступы и приподнять заднюю часть.
7. Удалите возвратный механизм, при этом, аккуратно зафиксировав оружие за приклад рукой.
8. Потяните за стержень до момента, когда всё выйдет из пазов. При этом затворная рама должна быть выдвинута назад до отказа.
9. Удалите затвор.
10. Снимите газовую трубку при помощи пенала.
11. Помните о том, что все детали, которые вы аккуратно снимаете, необходимо раскладывать в том порядке, в каком вы их удаляли. В противном случае, в дальнейшем вы наверняка не сможете своевременно, а главное правильно без проблем для работы автомата в будущем его собрать.

История создания автомата Калашникова АК 74

Этот вид автомата был сконструирован Калашниковым еще в 1947 году, но до момента, когда им вооружили более 50 армий различных стран мира, пройдет еще несколько десятилетий. Первая разработка носила индекс ГРАУ — 56-А-212 и оснащалась боеприпасами калибром – 7,62 мм. Эту модификацию названии «ручным АК».

Этот вид оружия поступил на вооружение советской армии еще в 1974 году, но даже сейчас, в 21 веке, этот автомат является одним из самых востребованных устройств в военной среде. Появление АК датируется тем временем, когда в СССР появился новый патрон 5,45×39 мм, каким и оснастили первую модель автомата. Разработкой и выпуском АК занялись лучшие умы Ижевского машиностроительного завода.

Конструкторы и разработчики из-за нового калибра изменили поля нарезов в стволе, ведь изначально автомат разрабатывался для патронов калибра 5,60 мм. Создатели Калашников и Крякушин создали 10 вариантов возможных видов АК. В пример многих вариация брался СА-006 А, который славился сбалансированной автоматикой и быстрой стрельбой. Конструкторы желали создать прибор с высокими служебно-эксплуатационными и производственно-экономическими показателями.

АК-47 на текущий момент

По современным меркам оружие устарело — у него большой вес за счет стальных деталей. Облегчить АК невозможно — теряется служебная прочность и жесткость коробок. Современные образцы имеют 3 упора, тогда как у «Калаша» их 2. Это снижает качество и равномерность запираний, но исключает лишние действия стрелка.

У ствольной коробки съемная крышка, поэтому установить современные прицелы нельзя. Зато штатный расположен на уровне глаз бойца. Уход и чистка, сборка и разборка выполняются быстро, ведь крышку легко снимать. К тому же, все приспособления для ухода «при деле» — скрыты в специальном отсеке конструкции.

УСМ размещен компактно, но в сравнении с СВД и М16, не дает использовать патроны «неродного» калибра. Газоотводный механизм отличается повышенным импульсом, что является залогом эффективности работы при загрязненной внутренней части. Выбег затвора осуществляется внутри ствольной коробки, поэтому габариты складных моделей уменьшены.

У «Галиля», «Тантала» и АЕК-971 есть переводчик для легкости спуска. Пользователи 47 версии Калашникова со временем приноравливаются к тугому ходу курка.

Вернемся к современным критериям. Модельный ряд — самый продаваемый, принят на вооружение в 55 государствах мира и относится к самому удобно используемому.

Вся линейка автоматического оружия, сконструированная М. Т. Калашниковым, входит в ТОП популярных и безотказных «огнестрелок» 20 века. Его изобразили на гербах 4 стран и мозамбикском флаге. Несмотря на популярность нового вооружения, вряд ли кто добьется аналогичной распространенности и простоты стрельбы.

Модификации

Существует несколько варианта автомата Калашникова, но АК-74 является основной модификацией. Также существуют:

1. АКС-74  с индексом ГРАУ — 6П21. У этого прибора складной приклад. Его часто используют десантура.
2. АК-74Н — для использования в ночное время с боковой планкой для крепления прицела, который позволяет хорошо видеть цель в темноте.
3. АКС-74Н — еще один «ночной» вариант для складного АКС-74.
4. АК-74М с индекслмом ГРАУ — 6П34. Это современный вариант АК-74, который имеет складоной приклад из полимера. Дополнительно предусмотрено универсальное крепление, планка в виде «ласточкиного хвоста». На него можно крепить прицел любой вариации: оптика или ночь.

Некоторые модели имеют другие прицелы.  Существуют смешанные модификации, где автомат работает в тандеме с другим оружием. Например, АК-74М часто применяют с подствольным гранатомётом.

Модернизация АК: Автомат АКМ (АКМС)

В 1959 г. автомат Калашникова был модернизирован с целью уменьшения веса и одновременного повышения кучности стрельбы. Первая цель была достигнута изменениями в технологии производства. Возвращение к штампованной ствольной коробке не только снизило ее вес, но и позволило на 80% уменьшить расход металла. Ряд деталей стали изготавливать методом порошковой металлургии и литья по выплавляемым моделям. Кроме пистолетной рукоятки из пластмассы стали изготавливать также магазин. Вес оружия снизился на 700 г. Прочность крышки ствольной коробки увеличили поперечными ребрами жесткости. Для повышения кучности провели целый ряд мероприятий: в конструкцию ударно-спускового механизма был введен замедлитель курка, несколько увеличивший время цикла автоматики; упор затворной рамы был перенесен с правой стороны на левую; несколько позже был установлен дульный компенсатор, использующий истечение пороховых газов у дульного среза ствола и уменьшивший «подскок» оружия под действием отдачи. Благодаря повышению кучности нарезку прицела увеличили до 1000 м, хотя в реальных условиях огонь из автомата ведется на значительно меньших дальностях — до 500 м. Срединное отклонение попаданий на дальности 800 м составляет 0,64-0,9 м.

Вместо отъемного клинкового штыка был введен универсальный штык-нож мод. 1, пригодный для использования в качестве пилки, а вместе с ножнами с резиновой (на мод.2 — пластмассовой) накладкой — как ножницы дли резки колючей проволоки и проволоки под током. Длина клинка составляла 150, ширина — 30 мм. Автомат АКМ также имеет модификацию со складным металлическим прикладом — АКМС.
Модели АКМН и АКМСН за счет монтажа креплении типа «ласточкин хвост» на левой стороне ствольной ко робки приспособлены для установки подсветных (НСП 2) и бесподсветных (НСП-3, впоследствии — НСП\ . НСПУМ, НСПУ-3) ночных прицелов.

На дульную часть ствола АКМ может крепиться «при бор бесшумной стрельбы» ПБС-1. Поскольку звук выстрела определяется не только «хлопком» резкого расшире ния пороховых газов, но и «баллистической волной» от головной части пули, для обеспечения «бесшумного» выстрела совместно с ПБС-1 применяется специальный naтрон с дозвуковой (190-270 м/с) скоростью пули.

Следует отметить, что в начале 50-х годов развернулись работы по созданию унифицированной системы стрелкового вооружения на базе единого образца. В качество кандидатов на базовый образец рассматривались АК, СКС и РПД. Победителем вышла схема Калашникова. После принятия АКМ и РПК сформировалось 7,62-мм семейство оружия: на базе основных узлов и деталей изготавливались автоматы (24 узла, 95 деталей) АКМ, АКМС, АКМН а АКМСН, ручные пулеметы (33 узла, 163 детали) РПК, I’ll КС, РПКН и РПКСН. При этом 10 узлов и 80 деталей унифицированы в рамках всего семейства.
Главные производители автоматов системы Калашникова Ижевский и Вятско-Полянский машиностроительные заводы.

Взаимодействие механизмов

При выстреле пороховые газы поступают через отверстие в стенке канала ствола в трубку газового поршня. Газовый поршень под действием давления газов начинает двигаться назад, его шток, жестко связанный с затворной рамой, толкает ее в заднее положение. Затворная рама, имеющая фигурный вырез на внутренней поверхности, проворачивает затвор, который входит в вырез своим выступом. Затвор после проворота расцепляется с боевыми упорами ствольной коробки, зацепом выбрасывателя извлекает стреляную гильзу из патронника и движется назад вместе с затворной рамой, сжимая возвратно-боевую пружину. Во время движения гильза ударяется о выступ отражателя и выбрасывается наружу через окно в ствольной коробке. Затворная рама с затвором не задерживаются в заднем положении и под действием возвратно-боевой пружины идут вперед. По пути затвор захватывает очередной патрон из магазина и досылает его в патронник. Затворная рама останавливается в крайнем переднем положении, а затвор под действием сил инерции продолжает движение вперед и проворачивается выступом по фигурному пазу затворной рамы. При этом его боевые выступы заходят за боевые упоры ствольной коробки. Затворная рама нижним выступом выводит шептало автоспуска из-под взвода автоспуска курка, курок становится на боевой взвод. Если спусковой крючок остается нажатым, курок бьет по ударнику, тот накалывает капсюль и цикл работы автоматики повторяется.

История создания автомата Калашникова АК-15

История разработки АК-15 длится более 10 последних лет. В 2010 году Министерство Обороны РФ издало указ о создании нового набора экипировки для военнослужащих, носившего название «Ратник». В комплект должна была входить не только различная амуниция, но и средства поражения – в первую очередь, индивидуальное стрелковое оружие. До последнего момента конкретные требования к новому стрелковому оружию не публиковались, однако после появления на свет АК-12 они стали известны всему миру: высокий показатель надежности (работа даже в самых суровых условиях) и отличный параметр кучности боя (разброс не более 30 мм при стрельбе на дистанции 100 метров).

Разработка автомата АК-12 началась в 2011 году на оружейном заводе ИЖМАШ (в настоящий момент входит в концерн «Калашников») в инициативном порядке – то есть среди инженерных команд начался конкурс, в результате которого каждая группа должна была представить новый уникальный проект. В качестве прототипа для новой стрелковой единицы разрешалось использовать любую модификацию АК-47, а также изменять ее конструкцию всеми возможными способами, чтобы автомат стал соответствовать выдвинутым требованиям. В ходе разработки победила стрелковая единица с названием АК-12, представляющая собой модернизацию АК-47 под патроны калибра 5,45 мм.

После выпуска на рынок принципиально нового автомата Калашникова, Ижевский завод решил не затягивать с выпуском улучшенных версий, так что уже в сентябре 2016 года на выставке Армия-2016 публике была представлена новая стрелковая единица АК-15, являющаяся модификацией предыдущей версии АК-12. От прародителя новый автомат отличался в первую очередь калибром – стрельба осуществлялась стандартными для «Калаша» патронами калибра 7,62×39 мм. Также конструкция АК-12 была полностью пересмотрена, что позволило устранить ряд имеющихся недостатков и усовершенствовать преимущества с учетом роста технологичности.

В начале 2018 года Минобороны приняло решение взять на вооружение оба новых автомата – АК-12 и АК-15. Малокалиберная версия под патрон 5,45×39 мм стала использоваться для тренировочной и обучающей стрельбы (патрон стоит относительно дешево). АК-15 получил широкое распространение среди спецназа, заменив устаревшие модели: АКМ, АКМС и АК-103. В отличие от перечисленных образцов, АК-15 мог решать больше количество поставленных задач, поскольку являлся универсальным автоматом. При необходимости боец мог оснастить оружие глушителем, установить на него оптический прицел или убрать складывающийся приклад.

Особенности ношения и хранения охолощённого оружия

Оружие, в котором сделаны конструкционные изменения, препятствующие ведение боевой стрельбы, является охолощенным. Его можно приобрести в оружейном магазине без каких-либо разрешительных документов. Единственным ограничением является возраст покупателя. Приобретатель охолощенного оружия должен быть совершеннолетним. При этом нужно помнить, что покупка холостых патронов возможно только при наличии соответствующего разрешения.

Самостоятельные изменения в конструкцию оружия вноситься не должны. Если их сделали на предприятии, имеющем соответствующее разрешение, в соответствующие документы должна заноситься информация о том, что именно было изменено.

Нужно отметить, что охолощенное оружие может относиться к таким разновидностям:

1. Макеты, которые в состоянии только имитировать выстрел, но не выполнять его.
2. Оружие, не имеющее возможности стрелять боевыми патронами, но могущее делать холостые выстрелы.

Хотя ограничения при покупке практически отсутствуют, нужно помнить, что новый владелец должен иметь возможность доказать, что в его оружие были внесены соответствующие изменения. Таким доказательством являются документы на автомат. В них должно быть указано, охолощён ли он и при помощи каких изменений. Таким образом приобретение такого оружия без надлежащим образом оформленных документов недопустимо.

При покупке нужно внимательно отнестись к сопроводительным документам. Поскольку речь идёт о бывшем боевом оружии, нужно помнить, что на нём имеются номера. Они должны совпадать с теми, которые указаны в документе.

Сотрудники полиции наверняка, увидев оружие, с виду похожее на боевое, захотят проверить документы. Если их не будет, оружие заберут и отправят на экспертизу, а владельцу придётся заплатить штраф.

При хранении дома для такого автомата нет необходимости оборудовать сейф. Поскольку он утратил боевые качества, то повышенные меры безопасности не потребуются. Ограничение предусмотрены при вывозе такого изделия из страны. Если есть намерение это сделать, придётся оформить специальный сертификат.

Нужно помнить, что самостоятельная переделка оружия обратно в боевое (если она возможна), является уголовным преступлением, предусмотренным статьёй 223 Уголовного Кодекса РФ. В ней предусматривается наказание за незаконную переделку оружия. В частности, за это предусмотрено для виновного лишение свободы на срок от 3 до 5 лет. Например, если после переделки охолощенное оружие осталось таковым, то это также подпадает под действие указанной статьи.

АКМС

Модификация автомата АКМС для ВДВ имела складной приклад из штампованного стального профиля. Такой приклад складывался вниз-вперёд таким образом, что затыльная часть приклада «укладывалась» под цевьём автомата. Принадлежность для этих автоматов хранились отдельно. Деревянная пистолетная рукоятка продержалась на
АКМС дольше, чем на АКМ – первоначально пластмассовые рукоятки,
незащищенные при сложенном прикладе от механических воздействий, не обладали
достаточной служебной прочностью. Десантная версия автомата – АКМС – имеет стальной складной приклад, который конструктивно отличается от приклада АКС-47 наличием углублений и клёпок.

Преимущества

Высокая надежность работы в тяжелых условиях. Простота и дешевизна в производстве. В варианте АК-74М — поддержка установки современных прицельных и тактических приспособлений, что по сути является способом модернизации автомата, и поддержка двухрядных коробчатых магазинов аналогичных Steyr AUG, изготовленных из ударопрочного пластика, с боковыми вставками из прозрачного полимера, для визуального контроля количества боеприпасов в магазине.

Так как одной из причин создания АК-74 была смена калибра используемого автоматом патрона, с 7,62×39 мм на 5,45×39 мм, оружие имеет меньшую отдачу и соответственно бо́льшую точность стрельбы, более настильную траекторию полета пули.

Как создавались АК-47 и АКС

После презентации модели 46 года группу конструкторов отправили на оружейный завод в Ижевск. Совместно с Хуго Шмайссером (автором автоматических и штурмовых винтовок) был выпущен АК версии 47, на фото которого можно увидеть деревянный приклад.

Длина и габариты образца не подходили для вооружения отрядов специального назначения, поэтому пришлось создать изделие с меньшими габаритами. Приклад из дерева заменили на складной металлический, что позволяло прыгать с парашютом без раскрытия приклада. Конструкцию назвали АКС (складной).

Какими тактико-техническими характеристиками обладал АК-47?

Автомат в базовой версии АК-47 обладал следующими тактико-техническими показателями:

• калибром 7,62 мм;
• магазином под патроны размером 7,62×39 мм;
• общей длиной 870 мм;
• длиной ствола 415 мм;
• скоростью стрельбы 600 выстрелов за 60 сек.;
• предельной дальностью поражения 800 метров;
• скоростью пули на старте 715 м/с.

В магазин образца помещалось 30 патронов общим весом 576 г. Без патронов масса оружия составляла 4,3 кг. Складная модификация имела аналогичные ТТХ, но была короче на 2 мм и легче на 400 г.

Конструкция и принцип действия АК-47

АК-47

Классический, самый первый принятый на вооружение АК-47 сложно с чем-то спутать. Выполненный из железа и дерева, без каких-либо «наворотов», он надолго стал символом надежности и простоты в применении в любых условиях. Вместе с тем, таким автомат стал далеко не сразу: Михаилу Калашникову потребовалось несколько лет, чтобы довести свое творение до ума.

В 1946 году военное руководство СССР объявило конкурс на создание автомата под промежуточный (по убойной силе — между пистолетом и винтовкой) патрон. Новое оружие должно было быть маневренным, скорострельным, иметь достаточные убойное действие пули и меткость стрельбы. Конкурс проходил в несколько этапов, не раз продлялся, так как никто из оружейников не мог дать требуемого результата. В частности, комиссия отправила на доработку модели АК-46 № 1, № 2 и № 3 (со складывающимся металлическим прикладом).

Усовершенствованный автомат Калашникова, которому присвоили индекс АК-47, как пишет в книге «История русского автомата» Сергей Монетчиков, переработали практически полностью. Из конструкций оружия конкурентов были заимствованы лучшие идеи, реализованные в отдельных деталях и целых узлах.

Автомат не имел классической цельной ложи. С учетом прочной ствольной коробки, удержанию оружия при стрельбе способствовали раздельные деревянные приклад и цевье. Была переработана конструкция ствольной коробки, она принципиально отличалась от предыдущих жестко закрепленным на ней специальным вкладышем, соединявшим ее со стволом. На вкладыше, в частности, крепился отражатель стреляных гильз.

Рукоятка перезаряжания, выполненная заодно с затворной рамой, была перенесена на правую сторону. Этого требовали солдаты-испытатели, они отмечали: левостороннее расположение рукоятки мешает стрельбе в движении на ходу без остановки, задевая за живот. В этом же положении неудобно и перезаряжать оружие.

Перенос органов управления на правую сторону ствольной коробки позволил создать удачный переключатель огня (с одиночного на автоматический), одновременно являющийся и предохранителем, выполненный в виде единой поворотной детали.

Большая масса затворной рамы и мощная возвратная пружина обеспечили надежную работу механизмов, в том числе в неблагоприятных условиях: при запылении, загрязнении, загустении смазки. Оружие оказалось приспособленным для безотказной работы в диапазоне изменений температуры воздуха до 100 градусов Цельсия.

Деревянные детали нового оружия — приклад, цевье и ствольная накладка, а также пистолетная рукоятка, изготовленные из березовых заготовок, — покрывались тремя слоями лака, что обеспечивало их достаточную стойкость от набухания в условиях сырости.
